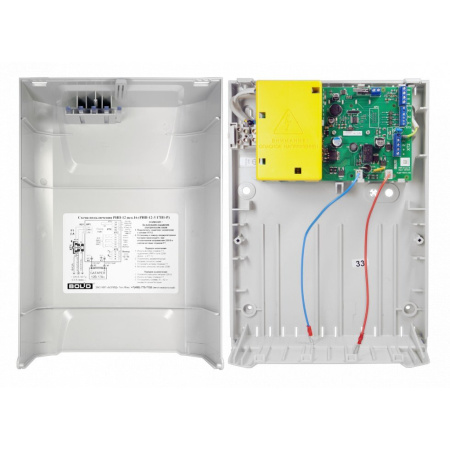

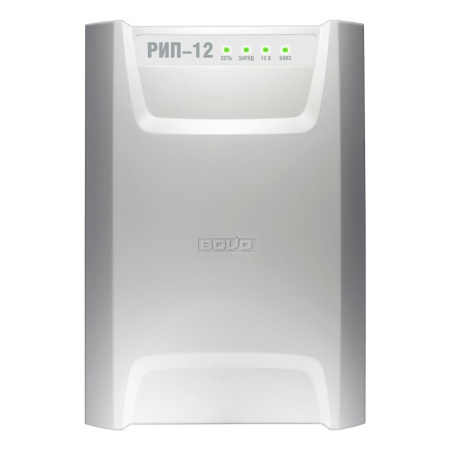

РИП-12 (исп.51) РИП-12-3/17П1-Р-RS Резервированный источник

Резервированный источник питания с микропроцессорным управлением, 12 В, 3 А (2 мин-4 А), , емкость 17 Ач (без аккумулятора). Пластмассовый корпус. Соответствие "Техрегламенту пожарной безопасности". Возможность подключения "Бокс-24 исп.01"

Назначение:

• Резервированный источник питания  предназначен для группового питания средств пожарной автоматики, извещателей и приёмноконтрольных приборов охранно-пожарной сигнализации и других устройств напряжением 12 В постоянного тока.
• РИП рассчитан на непрерывный круглосуточный режим работы с заданными выходными параметрами, с автоматическим контролем и зарядом герметичной аккумуляторной батареи . РИП обеспечивает отключение АБ от нагрузки во избежание её недопустимого разряда.
• РИП обеспечивает визуальную индикацию и звуковую сигнализацию текущего состояния: наличие или отсутствие напряжения в сети, заряд АБ, отсутствие АБ, отключение АБ при её разряде, КЗ или перегрузка на выходе.
• РИП обеспечивает защиту от КЗ на выходе с автоматическим восстановлением выходного напряжения после снятия КЗ при питании от сети и от АБ, а также защиту от превышения выходного напряжения.
• РИП должен эксплуатироваться в местах, где он защищён от воздействия атмосферных осадков и механических повреждений. Конструкция РИП не предусматривает его использование во взрывопожароопасных помещениях.
• РИП является восстанавливаемым, периодически обслуживаемым изделием.

Основные особенности РИП-12 исп.16 (РИП-12-3/17П1-Р):

• Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в «Бокс», и прием сообщений об их наличии и индивидуальном состоянии.
• Защита с автоматическим восстановлением работоспособности:
  • от превышения выходного напряжения.
  • от перегрузок по выходу.
  • от «переполюсовки» АБ.
  • от замыкания клемм подключения АБ.
• Контроль:
  • сетевого напряжения;
  • величины выходного напряжения;
  • величины напряжения АБ и их состояния;
  • связи с Боксом по интерфейсу.
• Передача информации о неисправности или отклонении напряжений от нормы с помощью реле.
• Световая индикация и звуковая сигнализация:
  • наличие сетевого напряжения в сети;
  • короткое замыкание или перегрузка по выходу;
  • заряд АБ;
  • отключение АБ при ее разряде;;
  • отключение выхода РИП;
  • потери связи с Боксом.
• Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате.
• Возможность контроля вскрытия корпуса.

Технические характеристики:

Напряжение в сети, В		150 - 250
Выходное напряжение, В	при питании от сети	13,6±0,6
	при питании от АБ	10...13,6
Номинальный выходной ток, А		3
Максимальный выходной ток, А (2 мин)		4
Максимальная мощность потребляемая от сети, В•А		100
Собственный ток потребляемый от АБ, мА, не более		40
Защита от превышения выходного напряжения		Да
Емкость АБ, А·ч		17
Емкость дополнительных АБ, А*ч		34 (12В, 17Ач – 2шт.) устанавливаются в Бокс-12/34М4-Р (Бокс-12 исп.01)
Звуковой сигнализатор		Да
Возможность отключения звука		Да
Количество индикаторов		4 «СЕТЬ», «ЗАРЯД», «12В», «БОКС»
Датчик вскрытия корпуса		Да
Количество релейных выходов		3 (оптореле)
Максимальное напряжение и ток коммутации		80 В, 50 мА
Время технической готовности		Не более 6 с, при совместной работе с Боксом не более 3 мин.
Диапазон рабочих температур		от минус 10 до + 40°C
Относительная влажность		до 90% при +25°C
Средний срок службы		10 лет
Корпус		Пластик IP30
Габариты, мм		230х320х110
Масса без АБ, кг, не более		1,5
Подключение РИП (сечение проводов кв.мм)	к сети	0,75…2,5
	к нагрузке	0,5…2,5
	к реле	0,14…1
	к датчику вскрытия	0,2…2,5
