Извещатель дымовой автономный ИП 212-50М (ДИП-50M)

Извещатель пожарный дымовой оптико-электронный автономный ИП 212-50М предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений, путем регистрации отраженного от частиц дыма оптического излучения и выдачи тревожных извещений в виде громких звуковых сигналов. Область применения извещателя распространяется, в основном, на жилые дома, коттеджи, торговые павильоны, объекты коммунального хозяйства, гаражи, хозблоки и другие.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Извещатель пожарный ИП 212-50М представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. Основу автономного дымового пожарного извещателя ИП 212-50М составляет микроконтроллер. Микропроцессорная обработка результатов измерений позволяет с максимальной точностью принять решение о формировании сигнала «Пожар» и существенно снижает вероятность возникновения ложных срабатываний. Извещатели могут объединяться в группу до восьми штук с целью выдачи сигнала «Внешняя тревога» при срабатывании хотя бы одного извещателя из группы. Схема объединения извещателей в шлейф:

При объединении извещателей в группу необходимо извлечь из них оконечные резисторы, установленные в клеммную колодку (в батарейном отсеке), соединить все извещатели двухпроводной линией, соблюдая полярность, (не допускается ответвления линии) и установить по одному оконечному резистору в каждом конце линии (два на всю группу). Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света. Извещатель рассчитан на круглосуточную непрерывную работу. В зависимости от своего состояния, пожарный извещатель выдает различные состояния индикации.

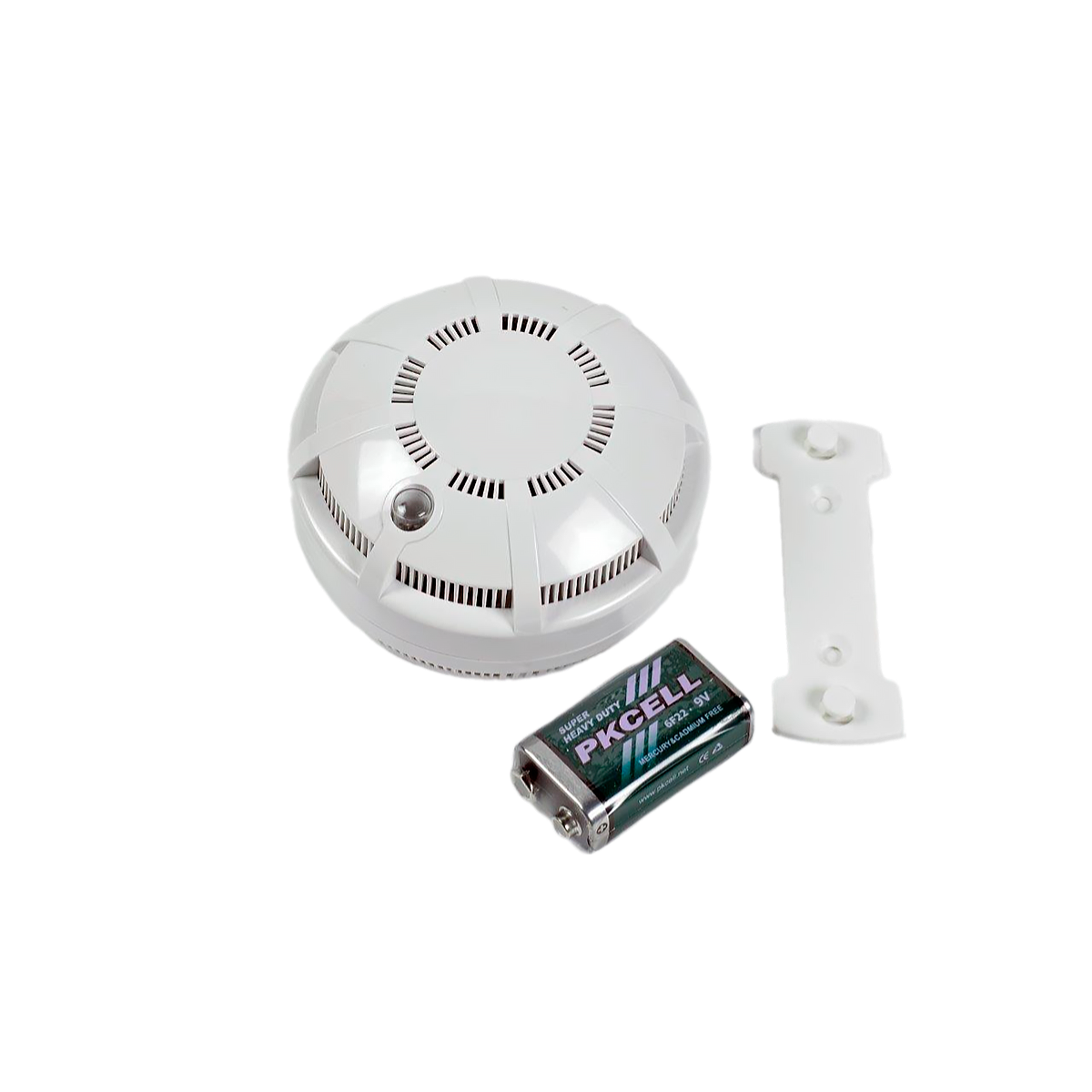

Извещатель пожарный ИП 212-50М состоит из датчика и монтажной планки. Датчик представляет собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с монтажной планкой обеспечивает удобство установки, монтажа и обслуживания извещателя.

ОСОБЕННОСТИ

• объединение извещателей группу до восьми штук с целью выдачи сигнала «Внешняя тревога»;
• возврат извещателя в дежурный режим через 20 сек. после прекращения действия дыма;
• удобное тестирование с помощью кнопки;
• благодаря микропроцессорной обработке результатов принимает решение о формировании сигнала «Пожар» с максимальной точностью и существенно снижает вероятность возникновения ложных срабатываний;
• оптимальный габаритный размер (95 х 50 мм) и современный дизайн корпуса;
• широкий диапазон рабочих температур от минус 10 °С до плюс 55 °С;
• электрическое питание извещателя осуществляется от элемента питания «Крона» (входит в комплект) номинальным напряжением 9 В;
• гарантийный срок 24 месяца.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Чувствительность извещателя 0,05-0,2 дБ/м
• Напряжение питания (осуществляется от элемента питания «Крона») 9 В
• Ток потребления в дежурном режиме не более 30 мкА
• Напряжение, при котором извещатель выдает периодический звуковой сигнал "Разряд батареи" От 7 до 5,9 В
• Инерционность срабатывания не более 6 сек
• Допустимый уровень воздействия фоновой освещенности 12000 лк
• Допустимая скорость воздушного потока до 10 м/с
• Уровень громкости звукового сигнала «Пожар» на расстоянии 1м от извещателя в течение четырех минут 85 дБ
• Помехоустойчивость ( по ГОСТ Р 53325):
  • к наносекундным импульсам напряжения 3 степень
  • к электростатическому разряду 3 степень
  • к электромагнитному полю 3 степень
• Способ защиты от поражения электрическим током 3 класс
• Степень защиты оболочки извещателя IP 30
• Габаритные размеры Ø95х50 мм
• Вес извещателя 200 г.
• Максимальная относительная влажность при +40°С 90%
• Диапазон рабочих температур -10 - +55 °С
• Средний срок службы не менее 10 лет

Код продукции: 701131
