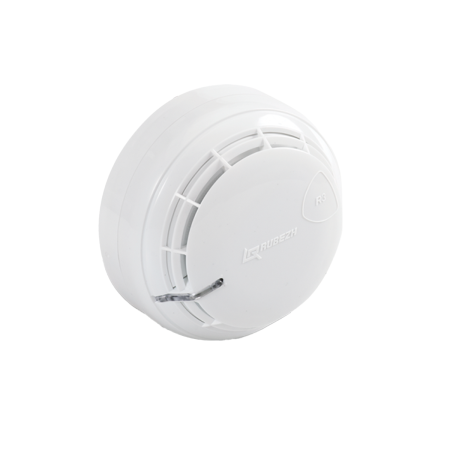

Извещатель пожарный ИП 212-64-R3 W1.02

Артикул: 8101011300004
Не заполнены поля
1535 в т.ч. НДС
Доступно в магазинах сегодня: 66 шт.
Самовывоз
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
- +
Условия доставки
2-3 дня, с 10:00 до 18:00
Описание
Документы
Видео (0)
Отзывы

Извещатель ИП 212-64-R3 предназначен для работы с приборами приемно-контрольными «Рубеж-2ОП» прот.R3 или «R3-Рубеж-2ОП», а также с контроллерами адресных устройств «Рубеж-КАУ2» прот.R3 или «R3-Рубеж-КАУ2».

Извещатель выполняет следующие функции:

  • измерение концентрации дыма;
  • обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
  • формирование и передача в приемно-контрольный прибор сигнала «Неисправность»;
  • индикацию режима работы извещателя;
  • автоматическую компенсацию запыленности дымовой камеры для исключения ложных срабатываний;
  • тестирование работоспособности с помощью кнопки или специального оптического тестера ОТ-1.

Извещатель используется совместно с базовыми основаниями W1, W2 или с ИЗ-1Б-R3.

Базовые основания

 Характеристики базовых оснований

 Прежние обозначения исполнений

W1.02

 2 винтовых контакта для монтажа двухпроводного кабеля, без фланца,  для монтажа извещателя на несущие конструкции

 ПАСН.425232.038 – обычное

 W1.03

 3 винтовых контакта для монтажа двухпроводного экранированного кабеля и оплетки, без фланца, для монтажа извещателя на несущие конструкции

 ПАСН.425232.038-01 – с площадкой для мотажа экранированного кабеля, без КМЧ

 W2.02

 2 винтовых контакта для монтажа двухпроводного кабеля, с фланцем ø 142, для монтажа извещателя на подвесной потолок

 ПАСН.425232.038-02 – обычное с КМЧ

 W2.03

 3 винтовых контакта для монтажа двухпроводного экранированного кабеля и оплетки, с фланцем ø 142, для монтажа извещателя на подвесной потолок

 ПАСН.425232.038-03 – с площадкой для монтажа экранированного кабеля, с КМЧ

ИЗ-1Б-R3

4 винтовых контакта для монтажа двухпроводного кабеля (приход и уход АЛС), без фланца, с защитой линии от КЗ,  для монтажа извещателя на несущие конструкции



Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.

Разъемное соединение датчика с базовым основанием обеспечивает удобство установки, монтажа и обслуживания извещателя.

Круговые контакты базового основания позволяют легко устанавливать извещатель, не ориентируя его относительно основания.

Варианты исполнения базовых оснований позволяют устанавливать извещатель как на основной несущий потолок (основание W1.02 или W1.03), так и на подвесной потолок (основание W2.02 или W2.03). Для удобства монтажа экранированных кабелей АЛС предусмотрены базовые основания с контактом крепления экрана (W1.03 и  W2.03).

Извещатель поставляется в комплекте с базовым основанием W1.ХХ или W2.ХХ Конкретная модель базового основания указывается при заказе, например, ИП 212-64-R3 W1.02.

При необходимости защиты адресной линии связи от единичной неисправности без использования отдельных устройств, существует вариант базового основания со встроенным изолятором – ИЗ-1Б-R3. В этом случае при заказе извещателя необходимо указывать ИП 212-64-R3 c ИЗ-1Б-R3.

Применение извещателя с базовым основанием ИЗ-1Б-R3 позволяет сохранять работоспособным извещатель независимо от того, какой сегмент АЛС изолирует ИЗ-1Б-R3. Т.е. при возникновении КЗ во входном сегменте АЛС изолятор отключит этот сегмент и обеспечит связь извещателя от выходного сегмента АЛС и наоборот.

Извещатель ИП 212-64-R3 совместно с базовыми основаниями W1.ХХ или W2.ХХ занимает 1 адрес. Извещатель ИП 212-64-R3 совместно с базовым основанием ИЗ-1Б-R3 – занимает 2 адреса (1 адрес ИП 212-64-R3 + 1 адрес ИЗ-1Б-R3).
Технические характеристики
