Затвор дисковый межфланцевый BFV-250 JMA (BUTTERFLY VALVE)

Артикул: 719623
Не заполнены поля
30404 в т.ч. НДС
Доступно в магазинах сегодня: 0 шт.
Самовывоз
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
- +
Условия доставки
2-3 дня, с 10:00 до 18:00
Описание
Документы
Видео (0)
Отзывы

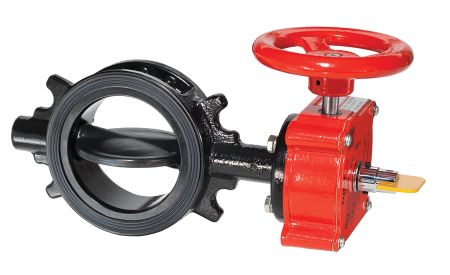

Дисковые затворы серии JMA/C (Рис. А) - устройства, предназначенные для использования в системах пожаротушения, когда необходимо визуальное подтверждение открытия и закрытия затвора. Они используются для управления всей системой, секцией или насосом.

Для установок, требующих контроля за открытым положением затвора, редуктор дисковых затворов серии JMA/C снабжен двумя парами внутренних концевых выключателей; каждый выключатель имеет контакты на переключение.

Редуктор может быть и без внутренних концевых выключателей при условии, что он установлен вместе с внешним контрольным выключателем, имеющим две пары контактов на переключение. Информация о внутренних и внешних (контрольных, модели PCVS-2) выключателях приводится в разделе "Технические характеристики".

Таблица А

Размеры (мм) 50 65 80 100 125 150 200 250 300
A 110 118 125 140 160 175 206 247 277
B 74 81 93 107 122 135 170 200 233
C 4,1 46 46 52 56 56 60 68 78
D 94 107 126 150 179 204 259 313 369
E 140 148 155 170 190 205 236 298 328
F 208 208 208 208 208 215 215 276 276
G 111 111 111 111 111 111 111 179 179
K 75 75 75 75 75 75 75 138 138
M 60 60 60 60 60 60 60 104 104
N 75 75 75 75 75 75 75 132 132
P 237 245 252 267 287 302 333 376 406
V 150 150 150 150 150 225 225 300 300
Вес (кг) 9,1 9,8 10,2 12,4 14,2 18,1 22 43 51

Монтаж дисковых поворотных затворов, производится с воротниковыми фланцами (ГОСТ 12821-80). Монтаж затворов с плоскими фланцами запрещен.
