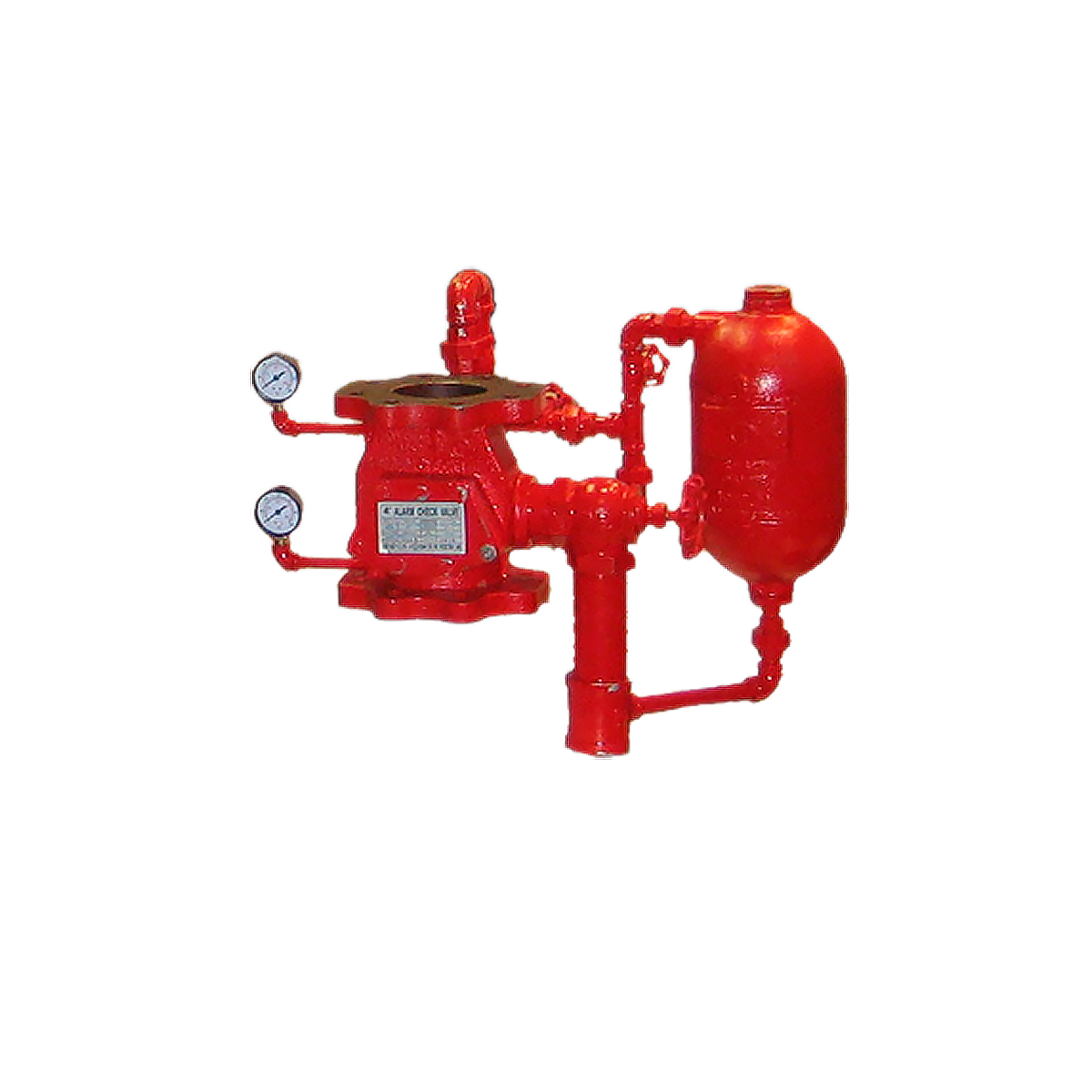

Клапан КС-150 КС 150/1,7В-ВФ.УХЛ4.-"ПИЛОТ КСМ"

ОБЛАСТЬ ПРИМЕНЕНИЯ

Узел управления спринклерный сигнальный марки КСМ ДИНАРМ в комплекте с водо-сигнальным клапаном, камерой задержки и обвязкой, применяется в системах автоматического водяного пожаротушения непосредственно в «мокрых» спринклерных установках (с заполненным водой распределительным трубопроводом).

Клапан спринклерный сигнальный марки  осуществляет подачу огнетушащей жидкости в стационарных автоматических установках пожаротушения; выдает сигналы о своем срабатывании на ППКП и У для включения пожарного насоса.

Для правильной эксплуатации клапана в установках пожаротушения рекомендуется ознакомиться с ГОСТ Р 51052-2002 «Установки водяного и пенного пожаротушения автоматические. Узлы управления. Общие технические требования. Методы испытаний» и со сводом правил СП 5.13130-2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические.Нормы и правила проектирования».

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

УУ-С 150/1,7В-ВФ (М, ФМ).O4-«ПИЛОТ-КСМ»

Тип соединения - фланцевый
Рабочее давление, Мпа минимальное - 0,14
                                    максимальное - 1,7
Диапазон рабочих температур, Cº  - от +4 до +70

Суммарные гидравлические потери давления в узле управления, МПа, - не более 0,04

Время срабатывания клапана, с, - не более 2

Время срабатывания сигнализатора давления при наличии камеры задержки, с, - не более 15

УУ поставляется в собранном виде. Может иметь демонтированные комплектующие элементы, которые уложены отдельно (манометры). Сигнализатор давления приобретается отдельно.

Рабочее положение на трубопроводе – вертикальное.

Условный диаметр –100 мм, Ду 150 мм.
