Устройство контроля положения запорной арматуры УКПЗА v2

Артикул: 7103102900002
Не заполнены поля
4785 в т.ч. НДС
Доступно в магазинах сегодня: 0 шт.
Самовывоз
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
- +
Условия доставки
Описание
Документы
Видео (0)
Отзывы

Устройство контроля положения запорной арматуры УКПЗА v1, v2 предназначено для контроля положения (состояния «Закрыто»/«Открыто») шаровых кранов DN 15-DN 50 с ручкой «рычаг» фирмы «ГАЛЛОП»,  и аналогичных им в системах противопожарной защиты автоматических установок пожарной сигнализации и пожаротушения согласно требованиям п. 6.1.21 СП 485.1311500.2020.

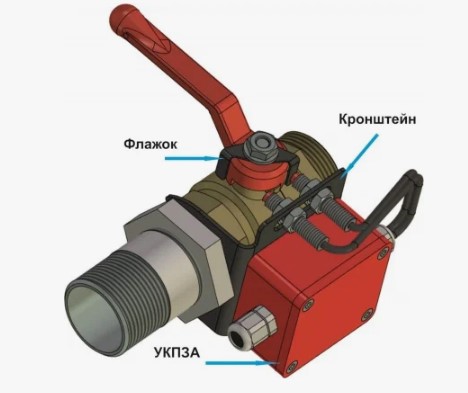

УКПЗА v1, v2 устанавливается со стороны внутренней резьбы крана,  оснащено бесконтактными индукционными датчиками, имеющими встроенные светодиодные индикаторы для визуального наблюдения,

УКПЗА формирует извещения о положении запорного органа во внешние цепи с помощью:

- изменения внутреннего сопротивления выхода для подключения шлейфа сигнализации «ШС» (модификация v2);


Устройство контроля положения запорной арматуры V2

Напряжение питания:

9 - 30 В

Потребляемый ток:

не более 0,05 А

Выход трансляции состояния:

выход, имеющий внутреннее сопротивление:

- 1 кОм – Неисправность (K1 – замкнуто, К2 – замкнуто);

- 2 кОм – Открыто/Закрыто* (K1 – разомкнуто, К2 – замкнуто);

- 3 кОм – Открыто/Закрыто* (K1 – замкнуто, К2 – разомкнуто);

- 4 кОм – Промежуточное положение, Неисправность (K1 – открыто, К2 – открыто).

*состояние входа зависит от расположения датчиков устройства на кронштейне и положения ручки крана, устанавливается потребителем.

Подключение:

- в шлейф прибора приёмно-контрольного с функцией программирования технологического шлейфа;

- к контроллеру, имеющему аналоговые входы.
