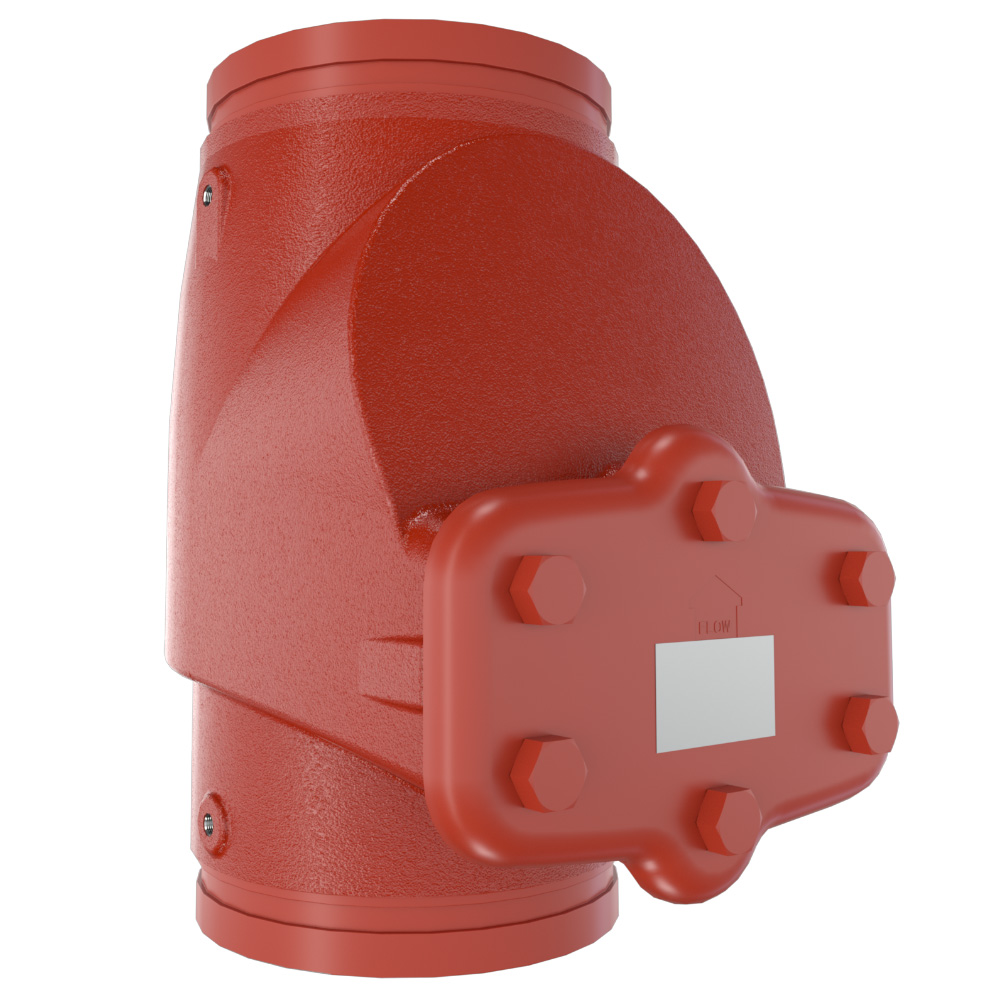

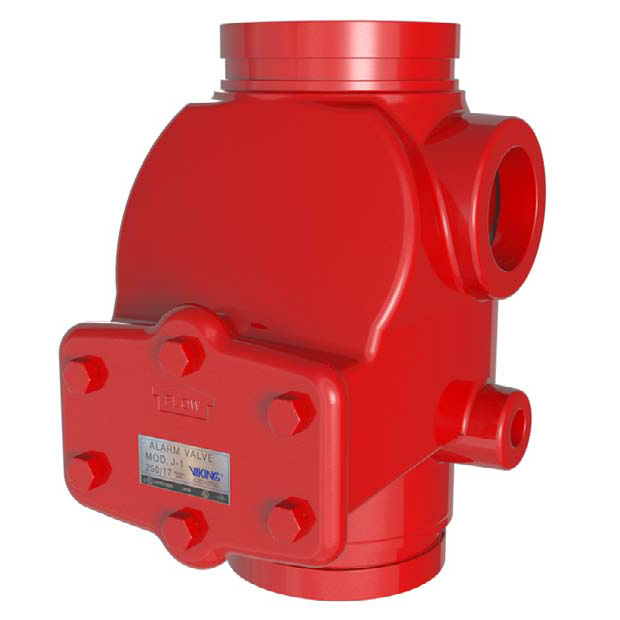

Клапан водосигнальный Viking J-1
719303б

Клапан водосигнальный Viking J-1

719303б

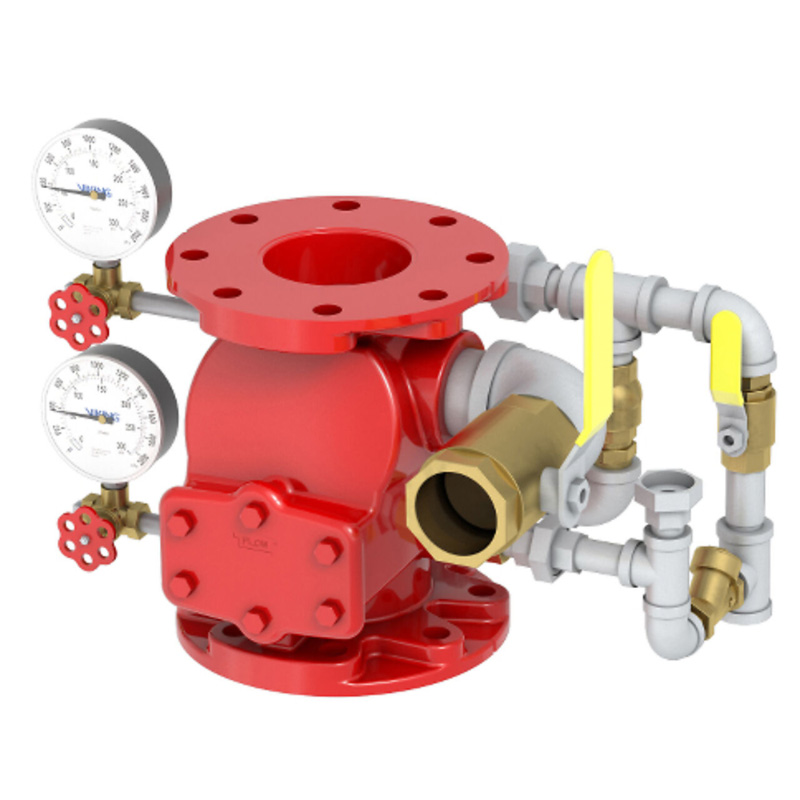

Клапан водосигнальный Viking J-1. В комплекте: клапан, обвязка, замедляющая камера, реле давления.
Оценка товара:
Цена:
150500 р.
в т.ч. НДС 20% (10%)*
*В зависимости от ставки налогообложения товара

Описание товара носит информационный характер и может отличаться от описания, представленного в технической документации производителя.
Рекомендуем при покупке проверять наличие желаемых функций и характеристик.
Вы можете сообщить о неточности в описании товара — выделите её и нажмите Shift+Пробел

Водосигнальный клапан Viking модель J-1 Ду80 Ру10 в работе идентичен обратному клапану, который удерживает давление воды над тарелкой и предотвращает возникновение обратного потока воды из спринклерного трубопровода. В случае непрерывного потока воды (идентично потоку из открытого спринклера) водосигнальный клапан с помощью водяного механического гонга или реле давления инициирует сигнал тревоги. Данный клапан удобен в использовании в системах с переменным давлением воды, если в комплекте сним идет замедляющая камера.

  • Максимальное рабочее давление: 17,2 бар.
  • Потери на трение: 3,1 м
  • Перечисления и сертификация:
    • Перечислен в UL - VPLX, cVL
    • Одобрен FМ, MEA, LCB
  • Вес:16,0 кг

Размеры:

  • A =257 мм (строительная длина)
  • B =120,7 мм
  • C =69,9 мм
  • D =46 мм
  • E =54 мм
  • F =200 мм
  • G =19,05 мм

Материалы:

1КорпусКовкий чугун EN-GJS-400
2Комплект КрышекНержавеющая сталь UNS-S30400
3ВтулкаМатериал Ryton 189
4Ось заслонкиНержавеющая сталь UNS-S30400
5Стопорное кольцоНержавеющая сталь UNS-S30400
6ПружинаНержавеющая сталь UNS-S30400
7ГайкаНержавеющая сталь UNS-S30400
8ШайбаEPDM
9Заслонка клапанаСталь HR UNS-G10180
10Прокладка заслонкиEPDM
11ДержательНержавеющая сталь UNS-S30400
12БолтНержавеющая сталь UNS-S30400
13Седло клапанаЛатунь UNS-C84400
14Уплотнение крышкиРезина SBR
15ВинтОцинкованная сталь

Принцип действия водосигнального клапана:

При установке водосигнального клапана J-1 в горизонтальном положении, благодаря имеющейся навесной заслонке (9) с пружиной (6), осуществляется правильная работа клапана. При малых колебаниях в системе воды, она обходит заслонку через имеющиеся перемычки водосигнального клапана, что в свою очередь позволяет уменьшить вероятность возникновения ложных сигналов. Прокладкой (10) заслонки клапана осуществляется герметичное соединение с латунным седлом клапана (13). Такая герметичность, совместно с обратным клапаном перепускной линии обвязки позволяют клапану J-1 удерживать в системе высокое давление и предотвращать обратный поток воды. После срабатывания спринклера в водозаполненной системе возникает непрерывный поток воды, открывающий заслонку клапана (9). Через отверстия в седле клапана (13) вода попадает в сигнальную линию обвязки, и тем самым приводит в действие подсоединенные к системе сигнальные устройства.

Установка водосигнального клапана:

Водосигнальный клапан Viking модели J-1 следует устанавливать в месте, не подверженном низким температурам и где исключена вероятность его физических повреждений. В случае наличия коррозионной атмосферы или загрязненной воды, владелец должен проверить их воздействие на клапан J-1, его обвязку и остальное оборудование. Непосредственно перед самим началом монтажа водосигнального клапана J-1 подводящий трубопровод системы необходимо очистить от грязи. Монтироваться клапан J-1 может вертикально (поток направлен вверх) и горизонтально (крышкой вверх).
