Клапан воздушный Viking F-1
719340

Клапан воздушный Viking F-1

719340

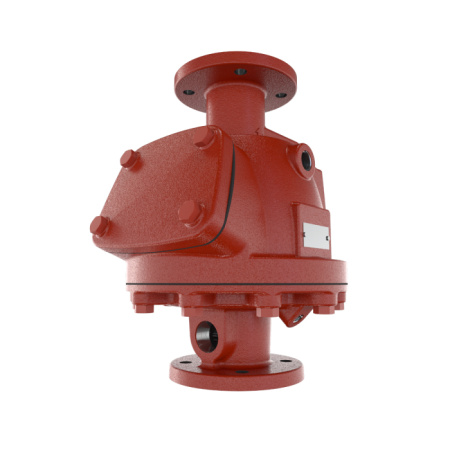

Клапан воздушный Viking F-1. В комплекте: клапан, обвязка, акселератор, реле давления.
Оценка товара:
Цена:
291900 р.
в т.ч. НДС
Бесплатная доставка от 5000р*
*Для легких грузов до 40 кг
Бесплатная доставка от 5000р*
*Для легких грузов до 40 кг
Возможен самовывоз. Наши адреса

Описание товара носит информационный характер и может отличаться от описания, представленного в технической документации производителя.
Рекомендуем при покупке проверять наличие желаемых функций и характеристик.
Вы можете сообщить о неточности в описании товара — выделите её и нажмите Shift+Пробел

Воздушный Клапан Viking модели F-1 Ду80 Ру16 является защелкивающимся дифференциальным клапаном, который используется для отделения подачи воды от воздушной спринклерной системы. В себя клапан включает тарелку с защелкой и комплект воздушной тарелки, с разницей площадей воздушного к водяному седлу. Для устранения разницы давлений при полном понижении давления воздуха в воздушной системе, лапан открывается, позволяя тем самым воде попасть в воздушную систему. Также воздушный клапан используется для управления водяным гонгом и электрическим сигнализатором давления. Акселератор Viking модели D-2 или Е-2 может использоваться для ускорения работы клапана F-1 на системах с большим объемом или там, где требуется быстрое срабатывание.

  • Максимальное рабочее давление: 12 бар.
  • Потери на трение: 0,91 м
  • Cv фактор: 800
  • Перечисления и сертификация:
    • Перечислен в UL - VPZV, VLC - VPZVC
    • Одобрен FМ, MEA
  • Вес:59,0 кг

Размеры:

  • A =464 мм (строительная длина)
  • B =178 мм
  • C =425 мм
  • D =254 мм
  • E =300 мм
  • F =584 мм
  • G =876 мм

Материалы:

1КорпусКовкий чугун EN-GJS-400
2ФиксаторЛатунь UNS-C84400
3Ось фиксатораЛатунь UNS-C36000
4Заглушкасталь
5Тарелка клапанаКовкий чугун 65-45-12
6ПружинаНержавеющая сталь UNS-S30400
6a, 6b, 10ОсьЛатунь UNS-C36000
7Стопорное кольцоНержавеющая сталь UNS-S15700
8ЗащелкаКовкий чугун 65-45-12
9Заслонка клапанаСталь HR UNS-G10180
11Воздушный дискКовкий чугун 65-45-12
12ДиафрагмаНейлон
13Держатель диафрагмыКовкий чугун 65-45-12
14, 17, 21Шестигранный БолтСталь
15ФиксаторКовкий чугун 65-45-12
16, 20СедлоЛатунь NS-C84400
18Держатель уплотненияНержавеющая сталь UNS-S30400
19Резиновое уплотнениеЭтилен пропилен
22ОснованиеКовкий чугун 65-45-12
23Регулировочный винтЛатунь UNS-C36000
24КрышкаКовкий чугун 65-45-12
25УплотнениеSBR Garlok 181

Принцип действия воздушного клапана:

Тарелка клапана (5) и воздушный диск (11) образуют собой подвижный единый узел клапана. При закрытом узле тарелки давление воздуха этот узел прижимает (т.е. тарелка клапана (5) закрыта на защелку) к седлу клапана (16), тем самым изолирует промежуточную камеру. Срабатывание спринклерного оросителя приводит к падению воздушного давления. Когда происходит падение давления воздуха в системе до дифференциальной точки открытия клапана, давлением воды во входной камере поднимается подвижный узел (16) и вода попадает в промежуточную камеру воздушного клапана. Затем, подвижный узел продолжает двигаться вверх и фиксатор защелки (15) упирается в винт (23), что приводит к закреплению защелки (15) на оси крючка (6b) и освобождению тарелки. Под действием пружины тарелка клапана полностью открывается и с помощью фиксатора удерживается в полностью открытом положении.
