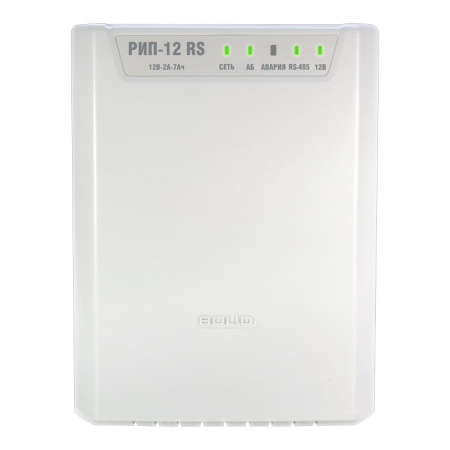

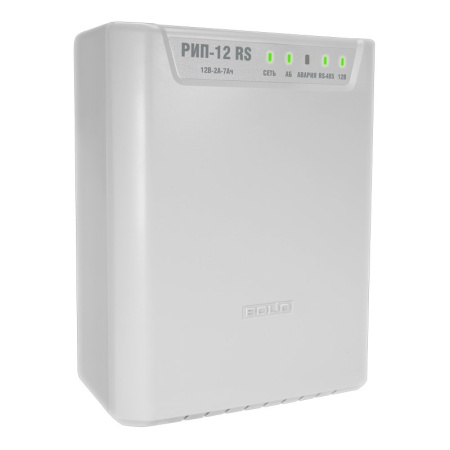

РИП-12 (исп.54) РИП-12-2/7П2-Р-RS)

Артикул: 8401010500003
Не заполнены поля
5099 в т.ч. НДС
Доступно в магазинах сегодня: 0 шт.
Самовывоз
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
- +
Условия доставки
Описание
Документы
Видео (0)
Отзывы

Резервированный источник питания, входное напряжение 150...250 В, выходное напряжение 13...14,2 В, номинальный ток нагрузки 2 А, максимальный ток нагрузки 3 А (до 10 минут), под аккумулятор 12 В 7 Ач, световая и звуковая индикация режимов работы, интерфейс RS-485 ИСО "ОРИОН", емкость буфера событий - 29 событий, защита от короткого замыкания, защита аккумулятора от глубокого разряда, степень защиты оболочки IP20, диапазон рабочих температур -10...+40град. С, габаритные размеры 165х211х90 мм

Назначение: предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.

Основные особенности РИП-12 ИСП.54 (РИП-12-2/7П2-Р-RS):

  • 12В, 2А (мах 3А);
  • емкость АБ 7Ач;
  • световая индикация;
  • звуковая сигнализация;
  • датчик вскрытия корпуса;
  • защита:
    • от перенапряжения,
    • от КЗ,
    • от переполюсовки АБ;
  • интерфейс RS-485;
  • пластиковый корпус,
  • не поддерживающий горение.

Основные функции:

  • Передача событий на пульт "С2000М" или АРМ "Орион Про":
    • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
    • "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
    • "Неисправность ЗУ" (зарядное устройство не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)
    • "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)
    • "Неисправность батареи" (напряжение АБ ниже нормы или не подключена)
    • "Разряд батареи" (напряжение на АБ ниже 11В)
    • "Ошибка теста АКБ" (внутреннее сопротивление АБ выше предельно допустимого)
    • "Требуется обслуживание" (время наработки АБ истекло)
    • "Тревога взлома" (корпус РИП открыт)
    • "Отключение выходного напряжения"
  • Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
    • напряжения в сети
    • напряжения на АБ
    • напряжения на выходе
    • тока нагрузки
    • температуры внутри корпуса
    • степени заряда АБ
    • емкости АБ
  • Расширенный диапазон входного напряжения сети
  • Защита с автоматическим восстановлением работоспособности от:
    • превышения выходного напряжения,
    • перегрузок по выходу
    • "переполюсовки" АБ
    • замыкания клемм подключения АБ
  • Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
    • автоматическая проверка состояния АБ тестовой нагрузкой
    • отключение АБ при ее разряде и превышении допустимого напряжения
    • автоматическая защита от перезаряда АБ при повышенной температуре внутри корпуса
    • контроль тока и напряжения ЗУ
    • определение степени заряженности АБ
    • расчет времени работы в резервном режиме с учетом реального тока нагрузки
    • программируемый таймер-счетчик времени наработки АБ
  • Световая индикация и звуковая сигнализация:
    • наличие сетевого напряжения в сети
    • выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
    • наличие или нарушение связи по интерфейсу RS-485
    • короткое замыкание или перегрузка по выходу
    • заряд АБ
    • необходимость замены АБ или проведения технического обслуживания
    • отключение АБ при её разряде
    • неисправность ЗУ
    • отключение выхода РИП в аварийных ситуациях
  • Энергонезависимый буфер событий
  • Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, таймера-счетчика времени наработки АБ с помощью программы UPROG

Технические характеристики:

Напряжение сети

(150...250) В

Выходное напряжение

при питании от сети

(13,6±0,6) В

при питании от АБ

(9,5...13,5) В

Номинальный выходной ток

2 А

Максимальный выходной ток (10 мин.)

3 А

Максимальная мощность, потребляемая от сети

60 ВА

Собственный ток потребления от АБ

не более 30 мА

Емкость АБ

7 А·ч

Световая индикация

5 светодиодных индикатора для отображения режимов работы и неисправностей

Встроенный звуковой сигнализатор

есть

Датчик вскрытия корпуса

есть

Интерфейс

RS-485, протокол Орион

Буфер событий

29 событий

Время технической готовности

не более 6 с

Рабочий диапазон температур

от -10 до +40 °C

Относительная влажность

до 90% при +25 °C

Степень защиты корпуса

IР30

Габаритные размеры

165х211х90 мм

Вес РИП

не более 0,5 кг (с батареей не более 3,5 кг)

Средний срок службы

10 лет

Программирование РИП

Программа UProg.exe

Подключение к ПК при программировании

Через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип подключения к РИП

Клеммные колодки под винт
Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485: провод 0,2…2,5 кв.мм

Тип монтажа

настенный, навесной
