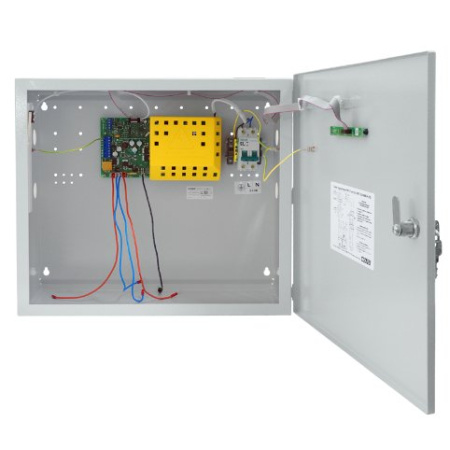

РИП-12 (исп.56) РИП-12-6/80М3-Р-RS)

Артикул: 8401010500004
Не заполнены поля
9565 в т.ч. НДС
Доступно в магазинах сегодня: 0 шт.
Самовывоз
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
- +
Условия доставки
Описание
Документы
Видео (0)
Отзывы

Резервированный источник питания, входное напряжение 150...250 В, выходное напряжение 13...14,2 В, номинальный ток нагрузки 6 А, максимальный ток нагрузки 8 А (до 10 минут), под два аккумулятора 12 В 40 Ач, световая и звуковая индикация режимов работы, интерфейс RS-485 ИСО "ОРИОН", емкость буфера событий - 95 событий, программируемый оптоэлектронный выход, защита от короткого замыкания, защита аккумулятора от глубокого разряда, степень защиты оболочки IP30, диапазон рабочих температур -10...+40°С, габаритные размеры 450х400х210 мм

Назначение: предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.
12В, 6А (мах 8А); емкость АБ 2*40Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485.

Основные особенности РИП-12 исп. 56 (РИП-12-6/80М3-Р-RS):

  • Передача событий на пульт "С2000М" или АРМ "Орион Про":
    • "Сброс прибора" (при включении питания РИП);
    • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В);
    • "Восстановление сети" (сетевое напряжение питания в пределах 150…250 В);
    • "Перегрузка источника питания" (выходной ток РИП более 7,5 А);
    • "Перегрузка источника устранена" (выходной ток РИП менее 7,5 А);
    • "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах);
    • "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах);
    • "Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает выполнение п. 1.2.3);
    • "Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает выполнение п. 1.2.3);
    • "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена);
    • "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание);
    • "Разряд батареи" (напряжение на батарее ниже 11 В, при отсутствии сетевого напряжения);
    • "Требуется обслуживание" (время наработки батареи истекло, требуется заменить батарею);
    • "Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен);
    • "Тревога взлома" (корпус РИП открыт);
    • "Восстановление зоны контроля взлома" (корпус РИП закрыт);
    • "Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи).
    • "Подключение выходного напряжения" (РИП подключил выходное напряжение при появлении напряжения в сети).
  • Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
    • Напряжение в сети;
    • Напряжение на каждой АБ;
    • Напряжение на выходе;
    • Ток нагрузки;
    • Температуры внутри корпуса РИП.
  • Расширенный диапазон входного напряжения сети.
  • Защита с автоматическим восстановлением работоспособности от:
    • Превышения выходного напряжения;
    • Перегрузок по выходу;
    • "Переполюсовки" АБ;
    • Замыкания клемм подключения АБ.
  • Интеллектуальный контроль каждой аккумуляторной батареи и управление их зарядом:
    • Автоматическая проверка состояния каждой АБ тестовой нагрузкой;
    • Измерение общей емкости установленных АБ;
    • Расчет времени работы в резервном режиме с учетом реального тока нагрузки и степени заряда;
    • Программируемый таймер-счетчик времени наработки АБ;
    • Отключение АБ при ее разряде и превышении допустимого напряжения;
    • Контроль тока и напряжения зарядного устройства (ЗУ).
  • Световая индикация и звуковая сигнализация:
    • Наличие сетевого напряжения;
    • Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 250 В);
    • Наличие или нарушение связи по интерфейсу RS-485;
    • Короткое замыкание или перегрузка по выходу;
    • Заряд АБ;
    • Необходимость замены АБ или проведения технического обслуживания;
    • Отключение АБ при ее разряде;
    • Неисправность ЗУ;
    • Отключение выхода РИП в аварийных ситуациях.
    • Энергонезависимый буфер событий.
  • Релейный выход для сигнала "Неисправность".
  • Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле, корректировка показаний сетевого вольтметра, отключения событий по АКБ с помощью программы UPROG.

Технические характеристики:

Напряжение сети

(150...250) В

Выходное напряжение

при питании от сети

(13,6±0,6) В

при питании от АБ

(9,5...13,5) В

Номинальный выходной ток

6 А

Максимальный выходной ток (10 мин.)

8 А

Максимальная мощность, потребляемая от сети

225 ВА

Собственный ток потребления от АБ

не более 70 мА

Емкость АБ

2х40 А.ч

Световая индикация

5 светодиодных индикаторов для отображения режимов работы и неисправностей

Встроенный звуковой сигнализатор

есть

Датчик вскрытия корпуса

есть

Интерфейс

RS-485, протокол Орион

Буфер событий

95 событий

Релейный выход ("Неисправность")

1 шт., оптореле

Максимальные напряжение и ток коммутации реле

80 В, 50 мА

Время технической готовности

не более 6 с

Рабочий диапазон температур

от -10 до +40 °C

Относительная влажность

до 90% при +25 °C

Тип корпуса, степень защиты (IP)

M3 (IР30)

Габаритные размеры

не более 450х400х210 мм

Масса РИП с двумя батареями DTM1240

не более 36 кг

Средний срок службы

10 лет

Программирование РИП

Программа UProg.exe

Подключение к ПК при программировании

Через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип подключения к РИП

Клеммные колодки под винт
Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм

Тип монтажа

настенный, навесной
