РИП-12 (исп.60) РИП-12-3/17М1-Р-Modbus)

Артикул: 8401010500005
Не заполнены поля
9955 в т.ч. НДС
Доступно в магазинах сегодня: 0 шт.
Самовывоз
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
- +
Условия доставки
2-3 дня, с 10:00 до 18:00
Описание
Документы
Видео (0)
Отзывы

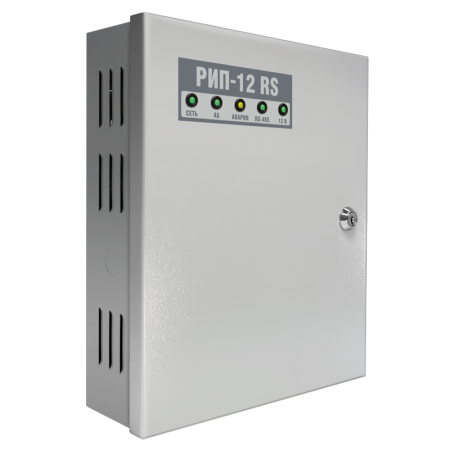

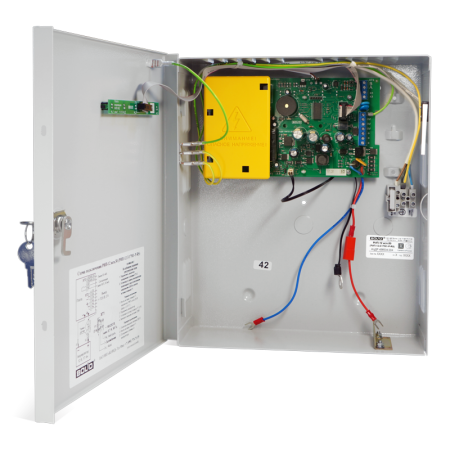

Резервированный источник питания; U-пит.150...250 В, U-вых.13...14,2 В, I-вых.3 А (номинальный), I-вых.4 А (максимальный до 10 минут), под АКБ 12 В 17 Ач, световая и звуковая индикация режимов работы, интерфейс RS-485 (ModbusRTU); IP30, t-раб.-10...+40°С, 255 310 95 мм. Металлический корпус с замком.

Назначение: предназначен для работы в составе систем автоматизации и диспетчеризации, для питания приборов контроля и управления, датчиков и другого инженерного оборудования. Управление и контроль РИП осуществляется по протоколу Modbus RTU. 12В; 3А (мах 4А); емкость АБ 17Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485 (протокол Modbus).

Основные особенности РИП-12 исп.60:

  • Передача событий на контрольные устройства, поддерживающие обмен данными по интерфейсу RS-485 по протоколу Modbus-RTU:
    • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 253 В)
    • "Восстановление сети" (сетевое напряжение питания в пределах 150…253 В);
    • "Перегрузка источника питания"/"Перегрузка источника устранена" (выходной ток РИП более/менее 3,5 А)
    • "Неисправность ЗУ"/ "Восстановление ЗУ" (ЗУ не обеспечивает /обеспечивает напряжение и ток для заряда батареи в заданных пределах)
    • "Неисправность источника питания" /"Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает /не обеспечивает номинальное выходное напряжение)
    • "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена)
    • "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание)
    • "Разряд батареи" (напряжение батарее ниже 11 В, при отсутствии сетевого напряжения)
    • "Требуется замена батареи" (время наработки батареи истекло, требуется заменить батарею)
    • "Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен)
    • "Тревога взлома"/ "Восстановление зоны контроля взлома" (корпус РИП открыт/ закрыт)
    • "Отключение/подключение выходного напряжения"
  • Измерение и передача данных на контрольное устройство по протоколу Modbus RTU:
    • Напряжение в сети
    • Напряжение на АБ
    • Напряжение на выходе
    • Ток нагрузки
  • Защита с автоматическим восстановлением работоспособности от:
    • Превышения выходного напряжения
    • Перегрузок по входу "переполюсовки" АБ
    • Замыкания клемм подключения АБ
  • Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
    • Автоматическая проверка состояния АБ тестовой нагрузкой
    • Измерение емкости АБ
    • Расчет времени работы в резервном режиме с учетом реального тока нагрузки
    • Программируемый таймер-счетчик времени наработки АБ
    • Отключение АБ при ее разряде и превышении допустимого напряжения
    • Автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса (Термокомпенсация)
    • Контроль тока и напряжения зарядного устройства (ЗУ)
  • Световая индикация и звуковая сигнализация:
    • Наличия сетевого напряжения
    • Выход сетевого напряжения за пределы нормы (ниже 150В или выше 250В)
    • Наличие или нарушение связи по интерфейсу RS-485
    • Короткое замыкание или перегрузка по выходу
    • Заряд АБ
    • Необходимость замены АБ или проведения технического обслуживания
    • Отключение АБ при ее разряде
    • Неисправность ЗУ
    • Отключение выхода РИП в аварийных ситуациях
  • Энергонезависимый буфер событий
  • Релейный выход для сигнала "Неисправность"
  • Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощь программы "MProg".

Технические характеристики:

НАИМЕНОВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ ПАРАМЕТРА

Напряжение сети

(150…253) В

Выходное напряжение

при питании от сети

(13,6±0,6) В

при питании от АБ

(9,5…13,5) В

Номинальный выходной ток

3 А

Максимальный выходной ток

4 А

Максимальная мощность, потребляемая от сети

120 ВА

Собственный ток потребления от АБ

не более 40 мА

Емкость АБ

17Ач

Световая индикация

5 светодиодных индикаторов для отображения режимов работы и неисправностей

Встроенный звуковой сигнализатор

есть

Датчик вскрытия корпуса

есть

Интерфейс

RS-485, протокол Modbus-RTU

Буфер событий

95 событий

Релейный выход ("Неисправность")

1 шт., оптореле

Максимальное напряжение и ток коммутации реле

80 В, 50 мА

Рабочий диапазон температур

от минус 10 до +40 °С

Относительная влажность

До 93%

Тип корпуса, степень защиты IP

М1 (IP30)

Габаритные размеры

255х310х95 мм

Масса РИП без батареи/с батареей

Не более 2,5 кг / 8кг

Средний срок службы

10 лет

Программирование РИП

Программа "MProg"

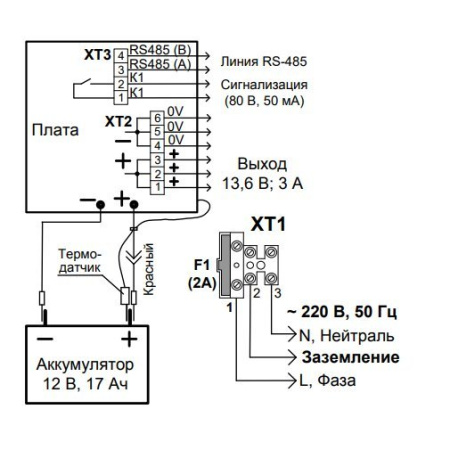

Подключение РИП (сечение проводов)

Клеммные колодки под винт
Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм

Тип монтажа

Настенный, навесной
