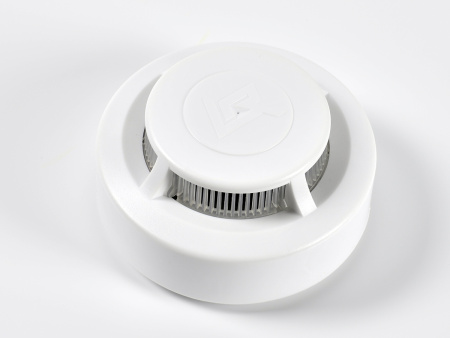

Пожарный извещатель дымовой оптико-электронный ИП 212-41М (ДИП-41М)

Извещатель пожарный дымовой оптико-электронный ИП 212-41M предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Область применения извещателя распространяется на такие объекты как: образовательные учреждения, детские сады, медицинские учреждения, административные здания и сооружения, торговые центры и многие другие.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Извещатель пожарный ИП 212-41M представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным. Питание извещателя и передача сигнала "Пожар" осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.

Состояние индикатора:

• дежурный режим - Мигание оптического индикатора с периодом (5 ± 1) с
• Режим "Пожар" - Постоянное свечение оптического индикатора

Извещатель пожарный ИП 212-41M состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя. Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемно-контрольного прибора режима "Неисправность" при изъятии датчика из розетки.

ОСОБЕННОСТИ

Улучшенные потребительские свойства:

• промигивание светодиода в дежурном режиме;
• обновленная конструкция дымовой камеры, повышающая точность срабатывания;
• малые габаритные размеры;
• классический корпус извещателя изготовлен из материала УПМ.

Извещатель ИП 212-41M предназначен для круглосуточной и непрерывной работы со следующими приборами:

• ППК-2;
• «Нота», «Сигнал-ВК», «Радуга» , «Луч»;
• ППКОП 0104065-20-1 "Сигнал-20";
• приборами Гранд Магистр;
• приборами Гранит;
• приборами ВЭРС;
• любыми другими приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал "Пожар" в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1 кОм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Чувствительность извещателя 0,05-0,2 дБ/м
• Напряжение питания 9-30 В
• Ток потребления в дежурном режиме не более 0,045 мА
• Инерционность срабатывания не более 9 сек
• Допустимый уровень воздействия фоновой освещенности 12000 лк
• Допустимая скорость воздушного потока до 10 м/с
• Помехоустойчивость ( по ГОСТ Р 53325):
• к наносекундным импульсам напряжения 3 степень
• к электростатическому разряду 3 степень
• к электромагнитному полю 3 степень
• Способ защиты от поражения электрическим током 3 класс
• Степень защиты оболочки извещателя IP 30
• Габаритные размеры ∅106х53 мм
• Вес извещателя 210 г.
• Максимальная относительная влажность 93 ± 1%
• Диапазон рабочих температур -45-+55 °С
• Средний срок службы не менее 10 лет
