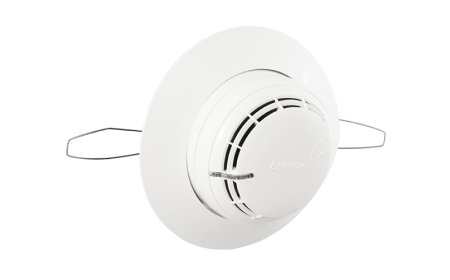

Извещатель пожарный для подвесного потолка ИП 212-64-R3 W2.02
Данное исполнение извещателя комплектуется базовым основанием для монтажа на подвесной потолок (гипсокартонные, пластиковые и т.п. подвесные конструкции). Базовое основание имеет 2 винтовых контакта для монтажа двухпроводного кабеля АЛС.
Извещатель выполняет следующие функции:
- измерение концентрации дыма;
- обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
- индикацию режима работы извещателя;
- формирование и передача сигнала «Неисправность»;
- автоматическую компенсацию запыленности дымовой камеры для исключения ложных срабатываний;
- тестирование работоспособности с помощью кнопки или специального оптического тестера ОТ-1.
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.
Извещатель не реагирует на изменение влажности, на наличие пламени, естественного или искусственного света.
Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.
Круговые контакты позволяют легко устанавливать извещатель, не ориентируя его относительно розетки.
Для удобства монтажа экранированных кабелей АЛС на базовом основании может размещаться площадка крепления экрана кабеля (третий контакт) - устанавливается опционально.
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мА, не более | 0.2 |
| Чувствительность, дБ/м | от 0,05 до 0,2 |
| Тип установки | На подвесной потолок |
| Степень жесткости к электромагнитным помехам | 3 |
| Степень защиты оболочки | IP40 |
| Масса извещателя с базовым основанием, г, не более | 105 |
| Диаметр извещателя с базовым основанием, мм, не более | 143 |
| Высота извещателя с базовым основанием, мм, не более | 68 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
|
Базовые основания |
Характеристики базовых оснований |
Прежние обозначения исполнений |
|
W1.02 |
2 винтовых контакта для монтажа двухпроводного кабеля, без фланца, для монтажа извещателя на несущие конструкции |
ПАСН.425232.038 – обычное |
|
W1.03 |
3 винтовых контакта для монтажа двухпроводного экранированного кабеля и оплетки, без фланца, для монтажа извещателя на несущие конструкции |
ПАСН.425232.038-01 – с площадкой для мотажа экранированного кабеля, без КМЧ |
|
W2.02 |
2 винтовых контакта для монтажа двухпроводного кабеля, с фланцем ø 142, для монтажа извещателя на подвесной потолок |
ПАСН.425232.038-02 – обычное с КМЧ |
|
W2.03 |
3 винтовых контакта для монтажа двухпроводного экранированного кабеля и оплетки, с фланцем ø 142, для монтажа извещателя на подвесной потолок |
ПАСН.425232.038-03 – с площадкой для монтажа экранированного кабеля, с КМЧ |
|
ИЗ-1Б-R3 |
4 винтовых контакта для монтажа двухпроводного кабеля (приход и уход АЛС), без фланца, с защитой линии от КЗ, для монтажа извещателя на несущие конструкции |
– |
