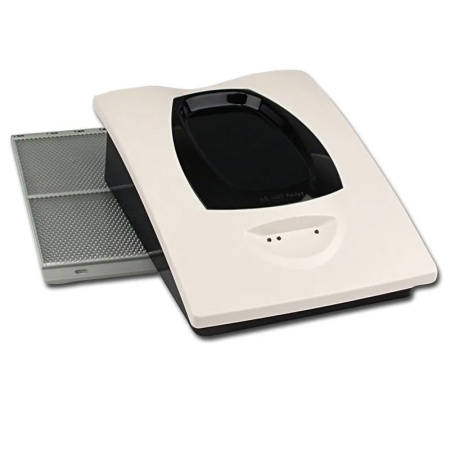

Извещатель дымовой линейный 6500RS

Дымовые оптико-электронные линейные однокомпонентные извещатели ИП212-125 (6500R) и ИП212-126 (6500RS) предназначены для защиты помещений больших площадей.

Они состоят из приемо-передатчика, выполненного в виде одного блока, и пассивного рефлектора. Появление дыма в пространстве между блоком приемо-передатчика и рефлектором вызывает снижение уровня сигнала, возвращающегося к приемнику. Когда затухание достигнет порога, установленного в приемо-передатчике, извещатель сформирует сигнал ПОЖАР. Блокировка луча вызывает формирование сигнала НЕИСПРАВНОСТЬ. Медленное снижение уровня сигнала из-за постепенного накопления пыли или грязи на компонентах извещателя компенсируется микроконтроллером, который постоянно отслеживает уровень сигнала и периодически корректирует значения порогов ПОЖАР и НЕИСПРАВНОСТЬ. Когда будет достигнута граница диапазона автокомпенсации, извещатель сформирует сигнал НЕИСПРАВНОСТЬ, который говорит о необходимости проведения технического обслуживания. Модель ИП212-126 (6500RS) дополнительно содержит калиброванный тестовый фильтр, управляемый серводвигателем, который позволяет дистанционно произвести контроль работоспособности извещателя в полном объеме.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Дальность
• от 5 до 70 метров
• от 70 до 100 метров, при использовании 6500-LRK
• Чувствительность:
• Уровень 1: 25% затухания
• Уровень 2: 30% затухания
• Уровень 3: 40% затухания
• Уровень 4: 50% затухания
• Адаптивная А1 Уровень 5: от 30% до 50%
• Адаптивная А2 Уровень 6: от 40% до 50%
• Допустимое отклонение:
• детектор: ± 0,5°
• рефлектор: ± 10°
• Время выдачи сигнала:
• ПОЖАР 20с типовое
• НЕИСПРАВНОСТЬ 30с типовое
• Время подтверждения сигнала ПОЖАР (после сброса по питанию) не более 5 с
• Время сброса (по питанию) не менее 0,3с
• Время перехода в дежурный режим не более 60с
• Температурный диапазон от - 30°С до + 55°С
• Влажность от 10% до 93% (без конденсата)
• Степень защиты оболочки извещателя IP54
• Вес в упаковке 1,77 кг
• Размеры извещателя 178 х 229 х 84 мм
• Сечение проводников от 1 мм2 до 2,5 мм2
• Диапазон юстировки детектора ±10° по горизонтали и вертикали
• Напряжение питания:
• 6500R от 10,2 до 32 В
• 6500RS от 15 до 32 В
• Ток в дежурном режиме 17 мА при 24 В
• Ток в режиме ПОЖАР 38,5 мА при 24 В
• Ток в режиме НЕИСПРАВНОСТЬ 8,5 мА при 24 В
• Ток 6500RS в режиме ТЕСТ 500 мА, пиковый
• Релейные контакты 0,5 А при =30В
• Выход выносного индикатора
• Напряжение: от 15 до 32 В
• Ток: от 6 до 15 мА, ограничен резистором 2,2 кОм
