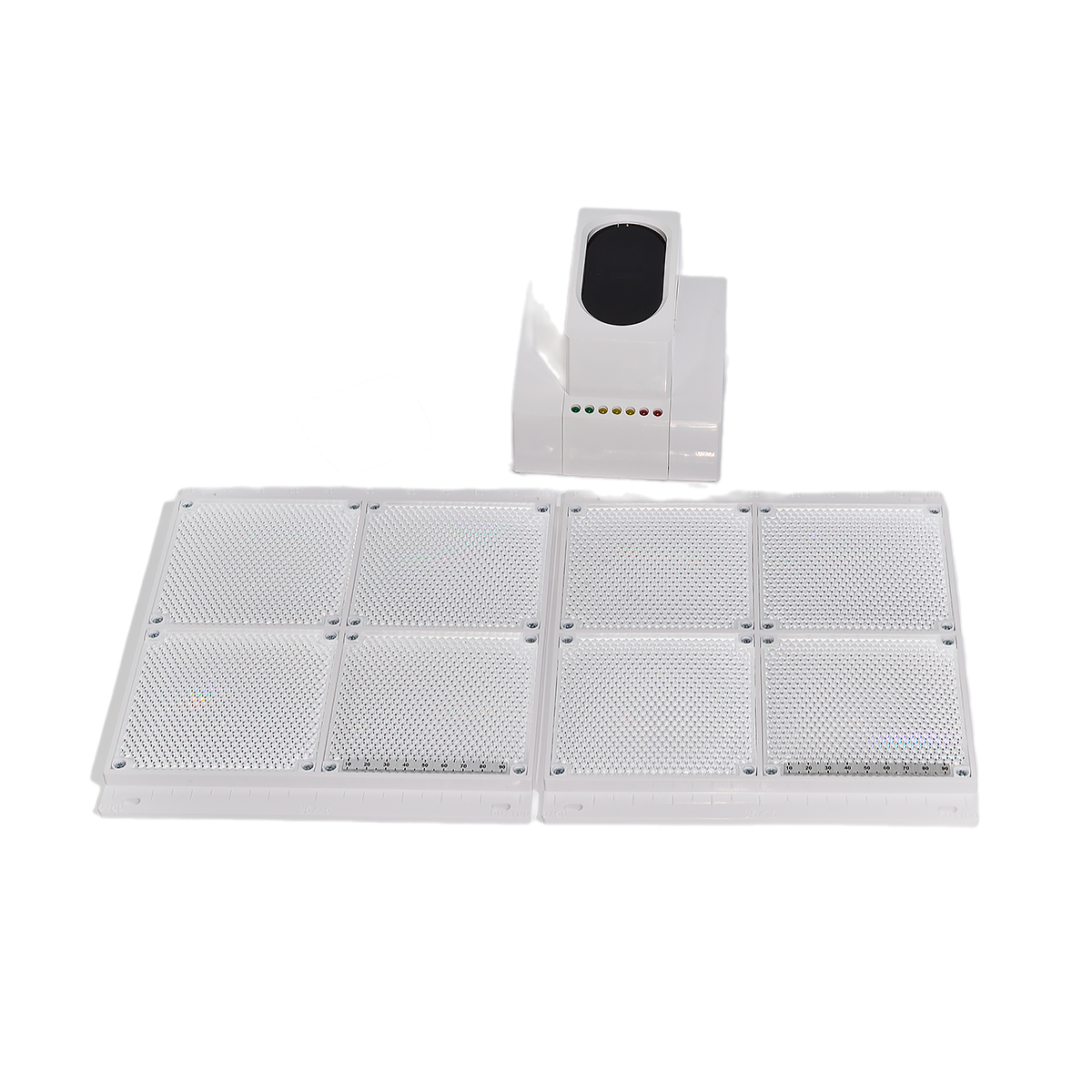

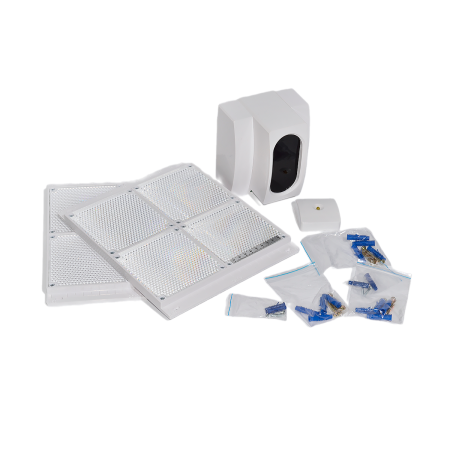

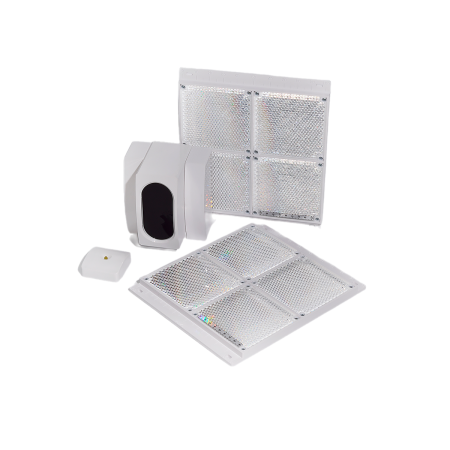

Извещатель дымовой линейный ИПДЛ-52 СДМ (ИП 212-52СДМ)

Извещатель дымовой оптический линейный, двухпозиционный, дальность от 8...100 м, 2-е схемы включения: с питанием по ШС и от отдельного источника питания, 3 вых.реле (ПОЖАР-НЗ, ПОЖАР-НР, НЕИСПРАВНОСТЬ-НЗ), Uпит.10...30В, Iпотр. 2.5 мА, IP40, tраб.-30...+55°С, 185x150x140 мм (с юстировоч.уст-вом).

Назначение:

Извещатель пожарный «ИПДЛ-52» предназначен для обнаружения загораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения «Пожар» или «Внимание» приемно-контрольным приборам; для применения в помещениях, имеющих большую площадь, большую протяженность или большую высоту потолков.

Технические характеристики ИПДЛ-52 (ИП 212-52):

• Максимальная дальность действия, не более, м 100
• Напряжение питания постоянного тока, В 10,0 … 30,0
• Ток потребления извещателя в режиме «норма» при питании передатчика от приемника по линии связи, не более, мА 2,5
• Ток потребления приемника в режиме «норма» при питании передатчика от отдельного источника питания, не более, мА 2,5
• Ток потребления передатчика от отдельного источника питания, не более, мА 1 Ток потребления приемника в режиме «пожар», не более, мА 35
• Степень защиты оболочки IP40 Диапазон рабочих температур, °С -30 … +55
• Габаритные размеры приемника и передатчика, мм - без юстировочного устройства 140x135x70 - с юстировочным устройством 185x150x140
• Масса, не более, кг - без юстировочного устройства 0,5 - с юстировочным устройством 0,6

Извещатель рассчитан на непрерывную круглосуточную работу и применяется в закрытых помещениях жилых и производственных зданий и сооружений совместно с пожарными приемно-контрольными приборами (например, ППК-2, ППК-2М, «Радуга», «Сигнал-20П» и пр.) и с охранно-пожарными приемно-контрольными приборами (например, «Аккорд», «Нота», «Сигнал-20», «Сигнал-ВК», «ВЭРС», «Гранит», «Виста» и пр.). Принцип действия извещателя основан на свойстве уменьшения интенсивности оптического луча, прошедшего через задымленную среду. ИП212-52 работает в инфракрасном диапазоне длин волн. При монтаже приемник и передатчик располагаются напротив друг друга и юстируются с целью достижения максимального совпадения диаграмм направленности их оптических систем. При работе в штатном режиме передатчик периодически (с интервалом 350 мс) формирует пачки инфракрасных импульсов (ИК-импульсов), которые, пройдя через контролируемую среду, принимаются и обрабатываются приемником. Решение о наличии дыма в защищаемом помещении принимается при снижении интенсивности оптического луча до порогового значения (относительно интенсивности оптического луча в незадымленной среде). Порог срабатывания может быть выбран при установке равным или 25%, или 37%, или 50%. При снижении интенсивности оптического луча более чем на 90% (например, при его перекрытии каким-либо препятствием или при пропадании напряжении питания на передатчике) будет зафиксировано извещение «Неисправность».

Особенности:

Подключение извещателя к приемно-контрольному прибору может быть произведено как с помощью двухпроводного, так и с помощью четырехпроводного шлейфа сигнализации.
