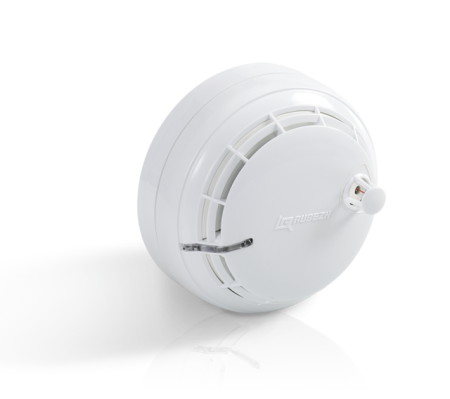

ИП 101-29-PR протокол R3

Извещатель представляет собой устройство прямого измерения температуры. Извещатель обладает двумя способами определения возгораний: по максимальной температуре и по скорости нарастания температуры.
Извещатель выполняет следующие функции:
- измерение температуры окружающей среды;
- расчет скорости изменения температуры;
- обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
- индикацию режима работы извещателя;
- тестирование работоспособности с помощью кнопки или специального оптического тестера ОТ-1.
Адрес извещателя устанавливается с помощью программатора адресных устройств ПКУ-1, с помощью подключения к технологической линии АЛСТ прибора «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей», либо непосредственно на месте установки в АЛС с приемно-контрольного прибора с помощью оптического тестера или тест-кнопки.
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.
Извещатель не реагирует на изменение влажности, на наличие пламени, естественного или искусственного света. Сброс сигнала «Пожар» производится с ППКП. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя. Круговые контакты позволяют легко устанавливать извещатель, не ориентируя его относительно розетки.

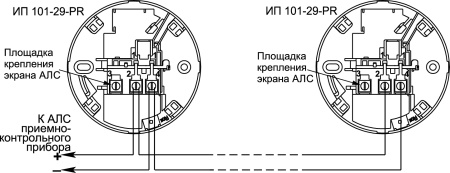

Для удобства монтажа экранированных кабелей АЛС на розетке предусмотрена площадка крепления экрана кабеля - устанавливается опционально.
Возможность установки на подвесной потолок с использованием специальной розетки, совмещенной с монтажным кольцом.
Питание | от АЛС (24-36 В) |
Температура срабатывания извещателя | от 54 до 70 °С |
Частота моргания светового индикатора в дежурном режиме/в режиме «Пожар» | 0,2Гц/2 Гц |
Габаритные размеры извещателя с розеткой, не более | Ø94 × 58 мм |
Масса извещателя с розеткой, не более | 120 г |
Рабочий диапазон температур | от минус 30 до плюс 55°С |
Средний срок службы, не менее | 10 лет |
