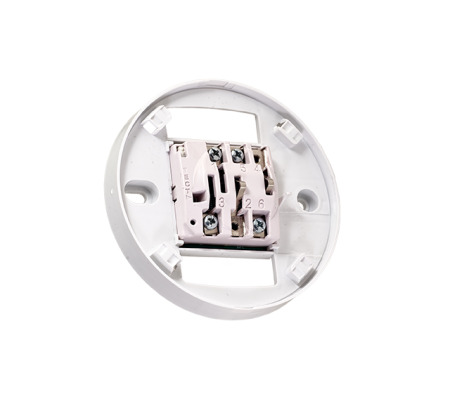

ИЗ-1Б-R3 изолятор шлейфа для использования в адресных линиях RS-R3

Артикул: 8101170200001
Новинка
Не заполнены поля
870 в т.ч. НДС
Доступно в магазинах сегодня: 0 шт.
Самовывоз
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
ул. Жихарева, д. 12, стр. 73
на складе: 144 шт
- +
Условия доставки
Описание
Документы
Видео (0)
Отзывы
Питание  от АЛС
Ток потребления:
- в дежурном режиме, не более
- в режиме срабатывании, не более

0,5 мА
10 мА
Время срабатывания, не более
0,1 с
Габаритные размеры, не более Ø94×24,5 мм
Масса, не более 100 г
Рабочий диапазон температур от -25 до +60°С
Степень защиты, обеспечиваемая оболочкой IP20
Средний срок службы 10 лет

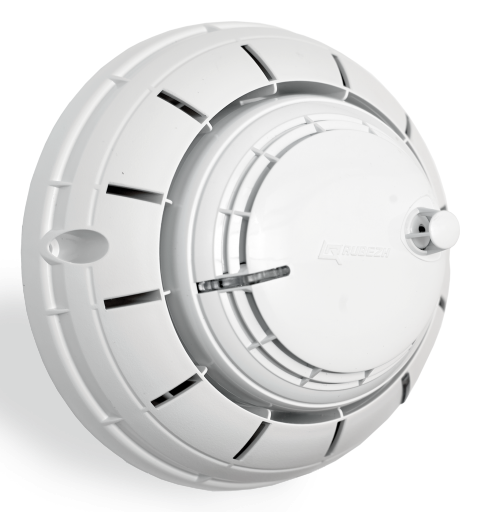

 Изолятор шлейфа ИЗ-1Б-R3 конструктивно выполнен в корпусе базового основания W1.ХХ адресных извещателей и позволяет подключать в адресную линию связи извещатели ИП 212-64-R3, ИП 101-29-PR-R3 и ИП 212/101-64-PR-R3. Извещатель в комплект поставки ИЗ-1Б-R3 не входит.

Изолятор шлейфа ИЗ-1Б-R3 является адресным устройством и занимает 1 адрес в АЛС. На плате изолятора размещена кнопка ТЕСТ, которая служит для тестирования связи ИЗ-1Б-R3 с прибором Рубеж и определения (задания) адреса устройства в АЛС.

Для информации о состоянии изолятора предусмотрен оптический индикатор, расположенный на плате.

При возникновении КЗ в сегментах АЛС, подключенных к ИЗ-1Б-R3, изолятор передает информацию об этом на прибор Рубеж с указанием своего адреса и сегмента, где сработала защита. Это позволяет максимально быстро локализовать неисправный участок АЛС.

Работа изолятора шлейфа в АЛС основана на его способности разрывать цепь, увеличивая сопротивление электрической связи между клеммами входа АЛС и клеммами выхода АЛС до 4 кОм, при обнаружении в ней признаков короткого замыкания. После устранения причин КЗ происходит автоматическое восстановление нормальной работы изолятора шлейфа.

Электрическое сопротивление защищаемого участка АЛС между изоляторами, между изолятором и прибором, между изолятором и концом АЛС не должно превышать 50 Ом.

Применение изоляторов шлейфа в АЛС позволяет:
– разрывать радиальную АЛС в месте установки изолятора, ближайшего к точке короткого замыкания. Это локализует участок после изолятора и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором шлейфа;
– разрывать кольцевую АЛС между двумя местами установки изоляторов шлейфа. Это локализует участок между изоляторами и оставляет работоспособными остальные участки АЛС.
– при возникновении КЗ в АЛС сохранять работоспособным извещатель, установленный на ИЗ-1Б-R3, независимо от того, какой сегмент АЛС изолирует встроенный изолятор.

При большом количестве ИЗ-1Б-R3 в адресной линии связи (более 25 шт.) рекомендуется использовать кабель сечением 0,5 мм2.
