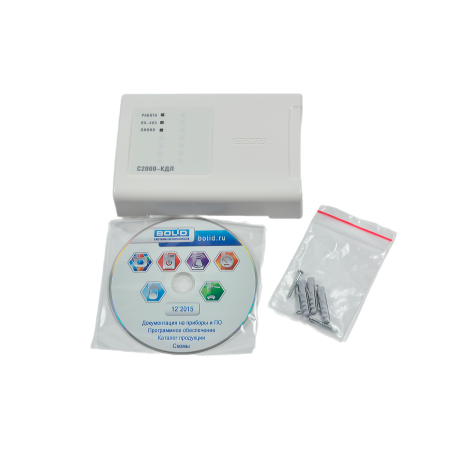

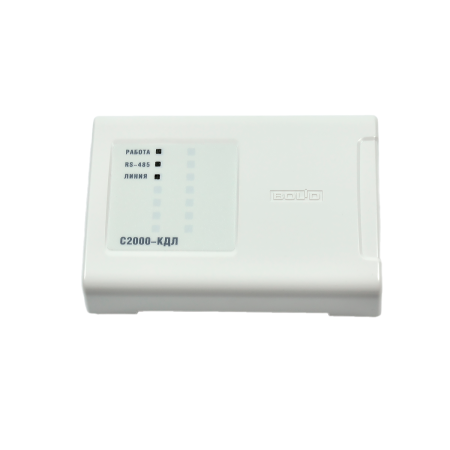

С 2000-КДЛ Контроллер двухпроводной адресной линии (внешнее питание 12-24 В)
Артикул: 8301012000001
Описание
Документы
Видео (0)
Отзывы
Контроллер адресной двухпроводной подсистемы "С2000-КДЛ".
- Работа в составе систем: ИСО "Орион", АСКУЭ "Ресурс"
- Подключение до 127 адресных устройств (АУ).
- Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
- Возможность применения изоляторов короткого замыкания «БРИЗ» и «БРИЗ исп.03» для локализации короткозамкнутых участков ДПЛС
- Питание подключенных адресных устройств по двухпроводной линии связи
- Работа с адресно-аналоговыми дымовыми извещателями «ДИП-34А»:
- назначение порога предварительного оповещения «Внимание» и порога «Пожар»
- задание временных зон «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» отдельно для каждой временной зоны
- назначение уровня запыленности
- передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность»
- Работа с адресными пожарными извещателями «С2000-ИП» и «ИПР 513-ЗА»
- Работа с адресными счетчиками расхода «С2000-АСР2» и «С2000-АСР8», предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа)
- Подключение адресных охранных извещателей «С2000-ИК», «С2000-ШИК», «С2000-ПИК», «С2000-СТ», «С2000-СМК», «С2000-СМК Эстет», «С2000-В», «С2000-СВЧ», «С2000-СТИК», «С2000-КТ»
- Работа с адресным измерителем влажности и температуры «С2000-ВТ»
- Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом «сухой контакт» через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8»
- Управление исполнительными устройствами через адресный релейный блок «С2000-СП2»
- Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов
- Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII
- Локальное и централизованное управления разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном)
- Передача служебных и тревожных сообщений на пульт «С2000», «С2000М», АРМ «Орион» и АРМ «Орион Про»
- Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от «ДИП-34А» и «С2000-ИП» соответственно
- Использование совместно с «С2000-ВТ» и «С2000-ИП» для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств
- Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54
- Контроль вскрытия корпуса блока
- Световая индикация состояния прибора, ДПЛС, интерфейса RS-485
- Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого
-
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА Количество подключаемых АУ 127 Длина двухпроводной линии 1200 метров при сечении 1,5 мм²
600 метров при сечении 0,75 мм²
400 метров при сечении 0,5 мм²
160 метров при сечении 0,2 мм²
Напряжение питания от 10,2 В до 28,4 В постоянного тока Ток потребления (без учёта потребления АУ), не более: при напряжении питания 12 В 80 мА при напряжении питания 24 В 40 мА Ток потребления в дежурном режиме (подключены 127 АУ с током потребления 0,5мА каждое), не более: при напряжении питания 12 В 160 мА при напряжении питания 24 В 80 мА Внешний считыватель электронных идентификаторов (ЭИ) 1 вход Интерфейс подключаемых считывателей Dallas Touch Memory(1-Wire, µ-LAN), Wiegand и ABA-Track II Управление светодиодами считывателя Управление двумя светодиодами считывателя (красным и зелёным) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА Управление звуковым сигнализатором считывателя Есть. Сигнал управления "+5В КМОП" Объем памяти ключей Touch Memory(iButton), карт или кодов 512 Энергонезависимый буфер событий 512 Световая индикация на лицевой панели 3 светодиодных индикатора (работа, RS-485 и ДПЛС) Датчик вскрытия корпуса микроконтакт Коммуникационный порт (для работы в ИСО «Орион») RS-485, протокол Орион Питание прибора От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания) Готовность к работе после включения питания не более 15 с Рабочий диапазон температур от минус 30 до +55°C Относительная влажность до 98% при +25°C Степень защиты корпуса IР40 Габаритные размеры 156×107×39 мм Масса прибора не более 0,3 кг Средний срок службы 10 лет Программирование контроллера программа UProg.exe Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов Тип монтажа настенный навесной или на DIN-рейку
