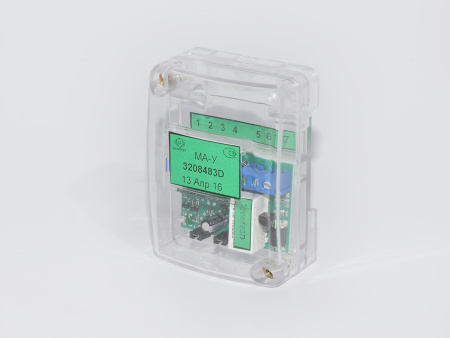

МА-У (модуль адрес. управляющий с контролем цепи управления)

Снято с производства

Адресная метка управляющая, выход реле (переключающие контакты 5 А, 250 В). Предназначен для формирования адресных управляющих сигналов запуска и контроля состояния устройств пожарной автоматики, оповещения, дымоудаления, видеонаблюдения.

Особенности:

• контроль цепи управления и наличия напряжения питания 12-250 В;
• режим работы реле постоянный (выключение при отмене тревоги) или импульсный (3 сек.);
• шлейф контроля датчика состояния исполнительного устройства с выводом на дисплей ПКП любого заранее заданного сообщения из 16 символов;
• контроль шлейфа на обрыв и короткое замыкание;
• питание от адресной линии ЮНИТРОНИК.

Характеристики:

• длина шлейфа сигнализации – не более 50 м;
• задержка передачи сообщений (кроме «Нет связи») – не более 1 сек;
• контакты реле выдерживают ток при напряжении: = 12В - до 5А, = 24В - до 2,5А; ~ 220В - до 0,5А;
• ток в цепи контроля:
• при напряжении 24В – не более 0,5 мА,
• при напряжении 220В – не более 5 мА;
• Режимы работы реле:
• импульсный (включение на 3 сек.) – при установленном джампере 2,
• постоянный (выключение при отмене тревоги) – при удаленном джампере 2;
• работоспособность в температурном диапазоне от 0°С до +70°С;
• наработка на отказ - не менее 60000 часов;
• габаритные размеры 75Х50Х28 мм.
