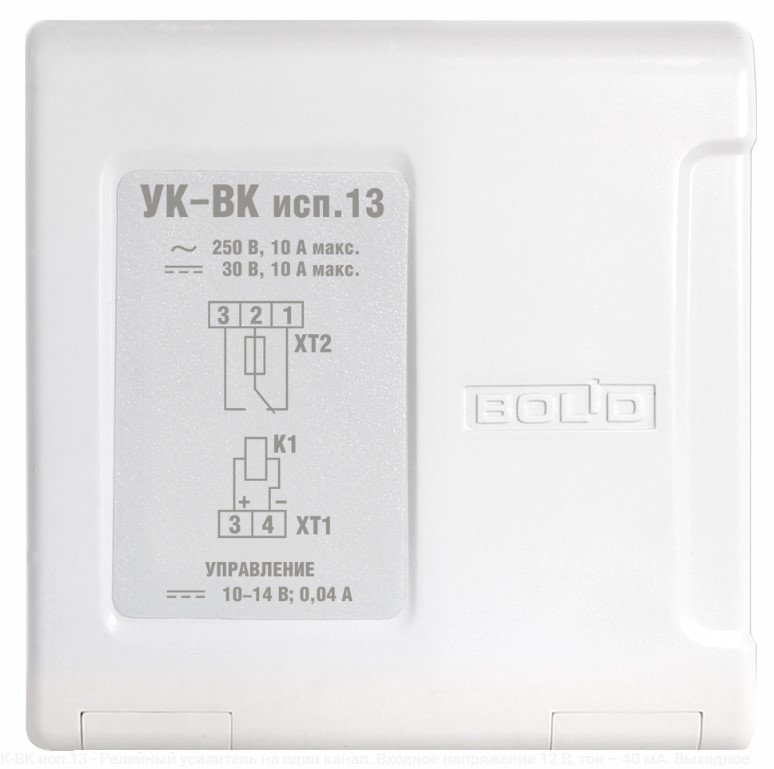

УК-ВК исп. 13, 1 канал НЗ, Входное напряжение 12В, ток-40мА Выходное напряж.-до 250В ,ток - до 10А
Назначение изделия
Устройство коммутационное УК-ВК в системах охранной сигнализации и контроля доступом предназначено для коммутации исполнительных устройств (ламп, сирен, видеокамер, электромагнитных замков и т.д.) в сети переменного тока номинальным напряжением 220 В или в цепях постоянного тока до 30 В путём замыкания, размыкания и переключения контактов реле. В системах пожарной сигнализации устройство предназначен для передачи стартового импульса на прибор пожарный управления.
|
Количество каналов коммутации 1 |
- переменное 250 |
|
Тип контактов НЗ/НР |
Максимальный коммутируемый ток, А:
|
|
Параметры управляющего сигнала:
|
- постоянный 10 |
|
- управляющее напряжение, В 10…14 |
- переменный 10 |
|
- управляющий ток, А 0.028…0.038 |
Степень защиты IP30 |
|
Максимальное коммутируемое напряжение, В:
|
Диапазон рабочих температур, °С -30…+50 |
|
- постоянное 30 |
Габаритные размеры, мм 102х107х39 |
