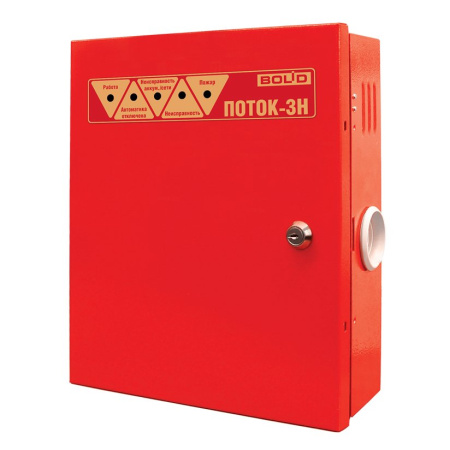

Поток-3Н (прибор управления пожарный)
Прибор управления оборудованием насосной станции спринклерного, дренчерного, пенного пожаротушения или пожарного водопровода. Предназначен для автономной или централизованной (в составе системы Орион) противопожарной защиты объектов промышленного и гражданского назначения
"Поток-3Н" предназначен для управления оборудованием насосной станции или станции спринклерного, дренчерного, пенного пожаротушения или пожарного водопровода. Работа блока в составе установки пожаротушения возможна только совместно с сетевым контроллером (пультом "С2000М" в.3.03 и выше) и блоком индикации системы пожаротушения "Поток-БКИ" в.2.00 и выше.
Блок "Поток-3Н" позволяет подключать блоки "С2000-4" в качестве ведомых устройств к интерфейсу RS-485-2 для управления дополнительным технологическим оборудованием (при необходимости).
Основные особенности Поток-3Н:
- Блок предназначен для автоматического:
- управления 4-мя исполнительными устройствами (агрегатами)
- контроля состояния датчиков давления (ДД), устройств дистанционного пуска (УДП), шкафов контрольно-пусковых (ШКП), концевых выключателей, а так же различных датчиков–реле с нормально–разомкнутыми (нормально–замкнутыми) внутренними контактами
- контроля целостности линий связи с датчиками, УДП, ШКП и концевыми выключателями
- контроля целостности цепей управления исполнительными устройствами
- управления включением (отключением) вентиляционных систем и иного инженерного оборудования
- приёма команд и выдачи тревожных извещений по интерфейсу RS-485 на сетевой контроллер (пульт контроля и управления С2000М)
- выдачи извещений «Пожар», «Неисправность» и «Пуск» на пульт пожарной части (ПЧ)
- Блок поддерживает одновременно работу до 4 исполнительных устройств (агрегатов) следующих типов:
- основной насос (ОН)
- резервный насос (РН)
- пожарная электрозадвижка (ЭЗ)
- резервная пожарная электрозадвижка (РЭЗ)
- дренчерная завеса (секция) (ДЗ)
- жокей-насос (ЖН)
- контроль аварийного уровня пожарных резервуаров (АУПР)
- автоматическое включение резерва (АВР)
- Блок обеспечивает возможности пуска:
- автоматический, от датчиков давления
- ручной, от УДП
- дистанционный, командами пульта "С2000М" или при помощи кнопок блока "Поток-БКИ"
- Блок имеет 10 базовых конфигураций, а также позволяет создавать пользовательские конфигурации
- Блок осуществляет передачу служебных и тревожных сообщений на пульт "С2000М" по интерфейсу RS-485 и передачу извещений "Пожар", "Неисправность" и "Пуск" при помощи выходов типа "сухой контакт"
- Блок имеет механический замок на крышке и встроенный звуковой сигнализатор
Технические характеристики:
|
НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
|
Контролируемые цепи (КЦ) |
18 входов |
|
Макс. сопротивление проводов без учета оконечного сопротивления |
100 Ом |
|
Мин. сопротивление между проводами КЦ или между каждым проводом и землей |
50 кОм |
|
Сопротивление оконечного резистора |
4,7кОм ± 5% |
|
Напряжение на каждом входе КЦ |
15 В ÷ 22 В |
|
Ограничение тока при коротком замыкании КЦ |
15 мА |
|
Световая индикация |
29 светодиодных индикаторов |
|
Лицевая панель |
"Работа" |
|
Внутренняя панель |
24 индикатора для расшифровки типа неисправностей |
|
Встроенный звуковой сигнализатор |
не менее 50 дБА на расстоянии 1 м |
|
Датчик вскрытия корпуса |
микроконтакт |
|
Коммуникационный порт(для работы в ИСО "Орион") |
RS485-1, протокол Орион |
|
Коммуникационный порт (для подключения ведомых "С2000-4" |
RS485-2, протокол Орион |
|
Питание прибора, основное |
от 187 до 242 В (50 Гц ± 1%) |
|
Питание прибора, резервное |
аккумуляторная батарея, 12 В, 7А·ч |
|
Выход для питания внешних устройств стабилизированным напряжением |
(12 ± 2) В / 0,5 А |
|
Выход для питания внешних устройств нестабилизированным напряжением |
(12…20) В / 0,5 А |
|
Контролируемые выходы |
4 шт. |
|
Выходы управления насосами (П1, П2, П3) |
24 В, 0,14 А |
|
Выход управления насосом / иным пожарным агрегатом (П4) |
24 В, 0,5 А |
|
Неконтролируемые Выходы |
7 шт. |
|
Реле "Пожар", "Неисправность" |
2 А, 30 V DC/0,5 А, 125 V AC |
|
Реле "NO-NC-COM" (управление вентиляцией, дымоудалением и т.д) |
8 А, 30 V DC/8 А, 250 V AC |
|
Выходы "НС1"…"НС4" (подключение светодиодов "Неисправность" на ШКП) |
12 В, 10 мА |
|
Рабочий диапазон температур |
от 0 до +50 °C |
|
Относительная влажность |
до 98% при +25 °C |
|
Степень защиты корпуса |
IР30 |
|
Габаритные размеры |
305х255х95 мм |
|
Масса прибора |
не более 6 кг (без аккумуляторной батареи) |
|
Средний срок службы |
10 лет |
|
Программирование прибора |
программа UProg.exe |
|
Подключение к ПК |
через интерфейс RS-485 с помощью преобразователя интерфейсов |
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
