Противопожарная самосрабатывающая муфта
Условия доставки
Муфта противопожарная РТМК (Расширяющийся Термостойкий Материал в Корпусе) защитит Ваше жилое помещение от распространения огня по межэтажным коммуникациям.
Разработана пассивная система противопожарной защиты от распространения огня по горящим полимерным трубам, проходящим через потолочные перекрытия в системах водоснабжения и канализации.
Противопожарная муфта, состоящая из металлического корпуса и полимерного вкладыша, отличающаяся тем, что с целью повышения эффективности работы конструкции в состав полимерного вкладыша вводится порообразователь, а на его наружную поверхность наносится покрытие, инициирующее скорость срабатывания изделия.

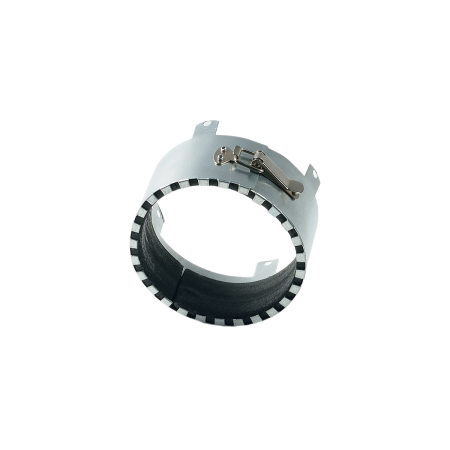

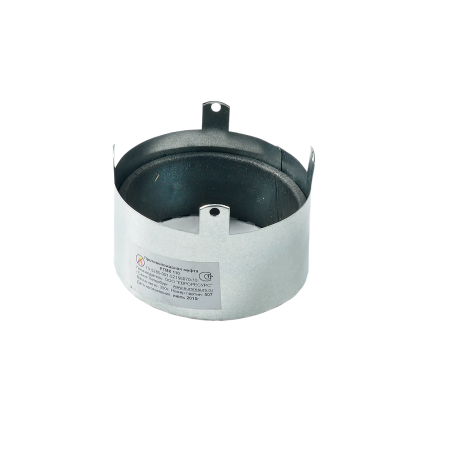

Противопожарная комбинированная муфта РТМК состоит из металлического корпуса и резиноподобного терморасширяющегося материала, используемого в качестве вкладыша, расположенного между внутренней поверхностью корпуса и наружным диаметром трубы.
При прохождении огня через полимерную трубу, последняя расплавляется и терморасширяющийся материал перекрывает проходное отверстие, препятствуя тем самым, проникновению огня на следующий этаж.
Учитывая тот факт, что время прохождения огневого потока через коммуникационные межэтажные трубопроводы 10-15 этажного здания, составляет 5-7 минут, время срабатывания противопожарной муфты имеет решающее значение.
- Температура срабатывания противопожарной муфты - 170-200 С
- Время срабатывания противопожарной муфты - 2-5 мин.
- Начало срабатывания противопожарной муфты - на 15-й секунде.
Монтаж

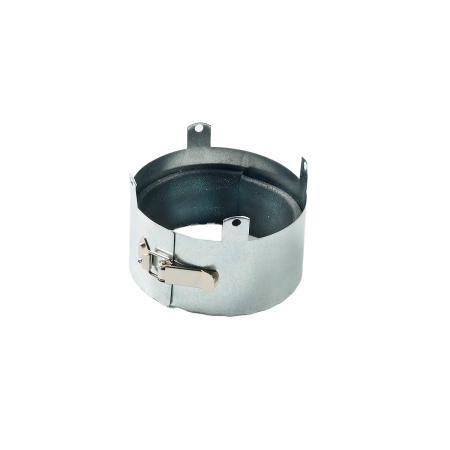

Корпус муфты изготовлен разъемным, с пружинной защелкой, позволяющей быстро производить монтаж конструкции. Крепление муфты к потолочному перекрытию производится через лепестки металлического корпуса муфты посредством винтов или дюбелей.
Размерный ряд
|
Тип противопожарной муфты |
Ø трубы, внешний, мм |
Размер муфты, мм |
Масса муфты, гр. |
|||
|
Ø муфты внутренний, мм. |
Ø муфты внешний, мм. |
Высота муфты, мм. |
Ширина вкладыша, мм |
|||
|
РТМК-25 |
25 |
25-27 |
40-45 |
60±3 |
50±3 |
80-100 |
|
РТМК-32 |
32 |
32-34 |
45-50 |
60±3 |
50±3 |
100-120 |
|
РТМК-50 |
50 |
50-52 |
65-70 |
60±3 |
50±3 |
160-180 |
|
РТМК-80 |
80 |
80-82 |
95-100 |
60±3 |
50±3 |
240-260 |
|
РТМК-110 |
110 |
110-112 |
125-130 |
60±3 |
50±3 |
330-360 |
|
РТМК-125 |
125 |
125-127 |
140-145 |
60±3 |
50±3 |
390-410 |
|
РТМК-160 |
160 |
160-162 |
175-180 |
60±3 |
50±3 |
790-810 |
|
РТМК-200 |
200 |
200-202 |
215-220 |
60±3 |
50±3 |
930-950 |
Преимущества:
- простота конструкции;
- промышленная технология изготовления;
- высокая эффективность работы;
- небольшая стоимость изделия.
Упаковка и хранение
Изделие поставляется в полиэтиленовой упаковке. Срок хранения 30 лет в диапазоне температур ± 50 °С. Качество продукции соответствует ТУ 5285-001-71456910-05
